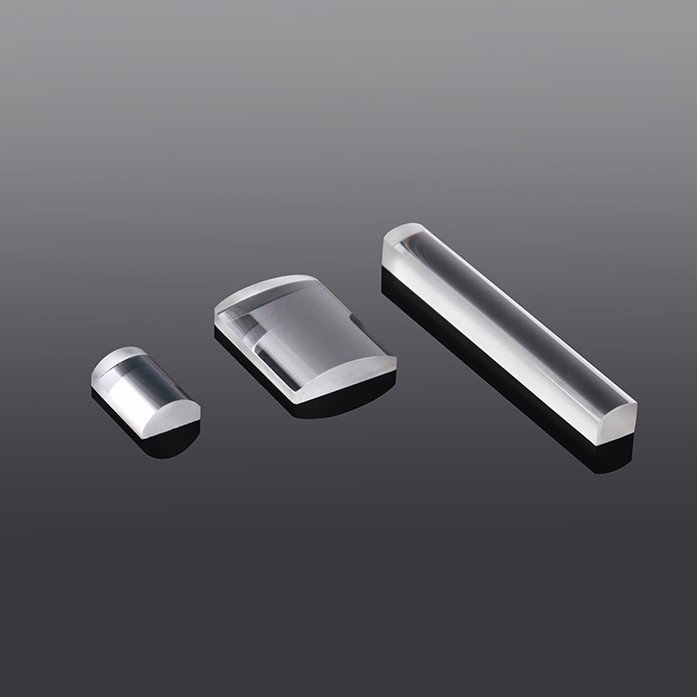

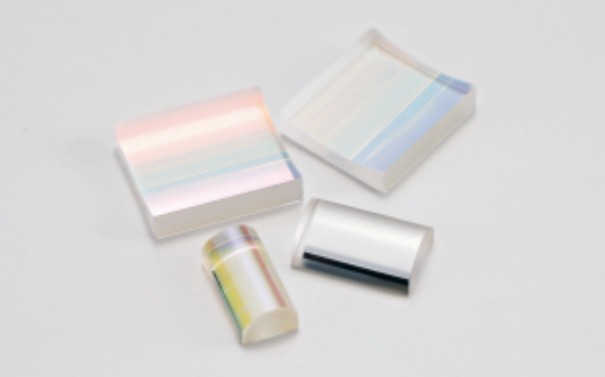

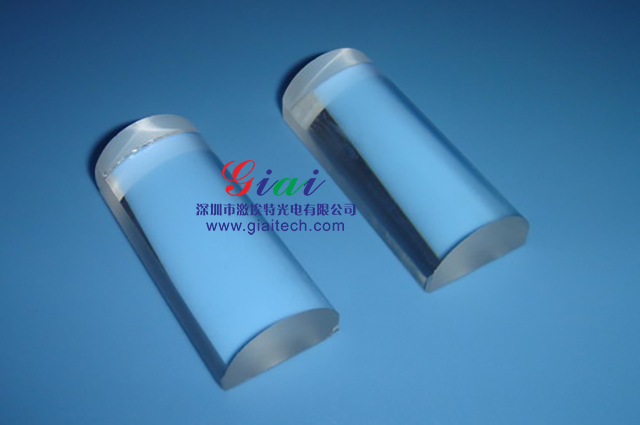

柱面鏡是非球面透鏡，可以有效減小球差和色差。其可分為平凸柱面透鏡、平凹柱面透鏡、雙凸柱面透鏡和雙凹柱面透鏡。具有一維放大功能。柱面鏡主要是應用于改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變想寬度的情況下改變像的高度?？蓱迷诰€性探測器照明，條形碼掃描，全息照明，光信息處理，計算機，激光發射。光學柱面鏡在強激光系統和同步輻射光束線中也有著廣泛的應用。同時,對柱面鏡
柱面鏡是非球面透鏡，可以有效減小球差和色差。其可分為平凸柱面透鏡、平凹柱面透鏡、雙凸柱面透鏡和雙凹柱面透鏡。具有一維放大功能。
柱面鏡主要是應用于改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變想寬度的情況下改變像的高度。可應用在線性探測器照明，條形碼掃描，全息照明，光信息處理，計算機，激光發射。光學柱面鏡在強激光系統和同步輻射光束線中也有著廣泛的應用。同時,對柱面鏡零件的要求也越來越高,尤其在大功率激光諧振腔的腔片和長距離線干涉儀等高精度測試儀器和裝置中。
柱?鏡是?維放?應?的理想選擇。球透鏡對?射光在兩個?向上的作?是對稱的?柱?鏡對?射光只有?個?向上的作?。典型的應?是??對柱透鏡實現變形光 束的整形。?對正柱?鏡可以?于準直和圓形化激光?極管的輸出。另?個可能的應?是?單個柱透鏡將發散的光束聚焦到探測器陣列上。為了最?化球差，當把光束聚焦成?條線時應將準直光源從透鏡的曲??射，?要把線光源準直時應讓線光源從透鏡的平??射。
產品參數
柱?鏡 | |
| 材料 | K9、B270、JGS2 |
| 焦距（f’） | ±2%@10.6μnm |
| 尺?公差 | +0/-0.2m |
| 中?厚度公差 | ±0.1mm |
| 中?偏 | 3′ |
| 光圈 | 3 |
| 局部光圈 | 0.5 |
| 表?光潔度 | 60-40 |
| 通光孔徑 | >90% |
| 鍍膜 | 400-700nm AR膜 |
常規型號

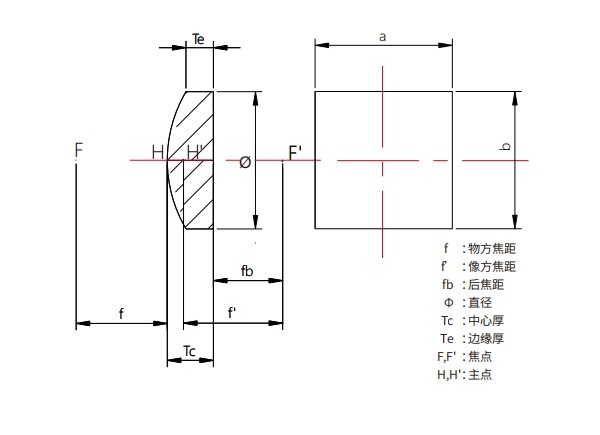

| 尺?（mm） | 像?焦距（mm） | 后焦距（mm） | 中?厚度（mm） | 邊緣厚度(mm) | 曲率半徑（mm） |
| 12.5*25.0 | 12.5 | 10.37 | 3.8 | 1.55 | 9.81 |
| 12.5*25.0 | 15.0 | 13.21 | 3.2 | 1.40 | 11.77 |
| 12.5*25.0 | 20.0 | 17.63 | 3.6 | 1.50 | 10.34 |
| 12.5*25.0 | 25.0 | 23.02 | 3.0 | 1.39 | 12.92 |
| 12.5*25.0 | 50.0 | 48.68 | 2.0 | 1.23 | 25.84 |
| 12.5*25.0 | 75.0 | 73.68 | 2.0 | 1.49 | 38.76 |
| 12.5*25.0 | 100.0 | 98.66 | 2.0 | 1.62 | 51.68 |
| 12.5*25.0 | 150.0 | 148.68 | 2.0 | 1.75 | 77.52 |
