分光鏡
2018-06-28
admin1

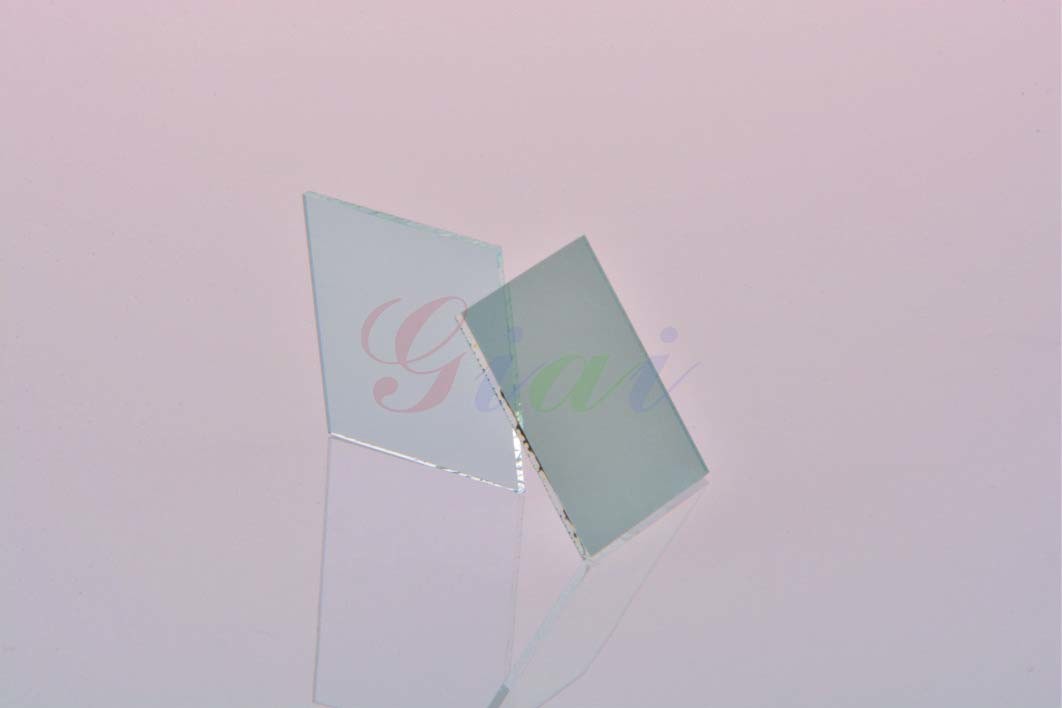

產品介紹：

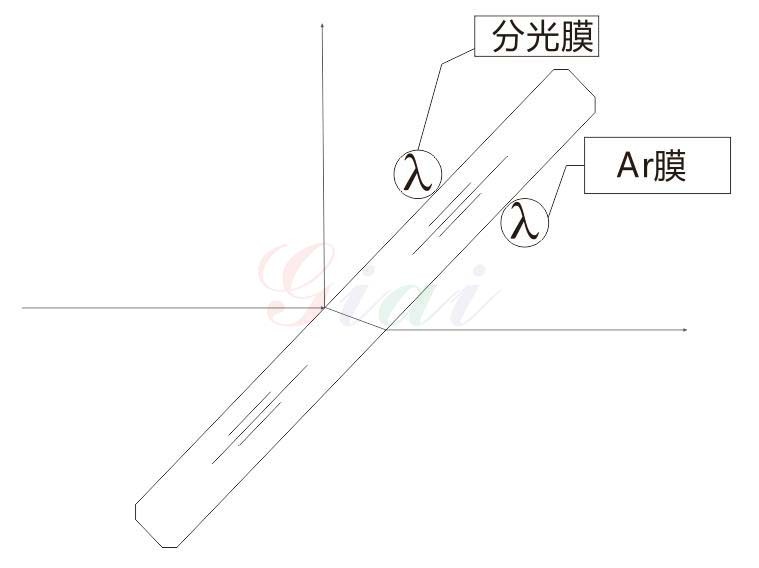

平面分光鏡在光路中起到分離光源能量和改變光路方向作用，結構設計比較簡單，光吸收小，分光后光損耗小等優點，激埃特分光鏡的特點是平坦的全介質膜分光比和背面有30弧分的楔面以及超好的增透減反效應，確保不重影和雜散光出現。廣泛在顯微成像、機器視覺、激光分束、3D合成領域得到良好的應用。
特點：
曲線波紋平坦，分光比精準，無重影現象。
參數：
| 分光鏡 | |
| 工藝方式 | IAD多層介質硬膜、BBAR膜、金剛膜 |
| S1面，AR膜 | 工作波段鍍AR膜，R<0.5% |
| S2面，分光膜 | 工作波段鍍分光膜，誤差±2% |
| 產品材質 | K9，BK7，B270，D263T，石英玻璃 |
| 圓形尺寸范圍 | 最小直徑Φ3mm，最大直徑Φ110mm |
| 方形尺寸范圍 | 最小尺寸2mm*2mm,最大尺寸146mm*146mm |
| 產品厚度 | 0.3-5.0mm |
| 通光孔徑 | 鍍膜覆蓋面大于95%有效面積 |
| 表面光潔度 | 國標三級，美軍標40-20（劃傷/麻點） |
| 環境測試 | MIL-STD-810F |

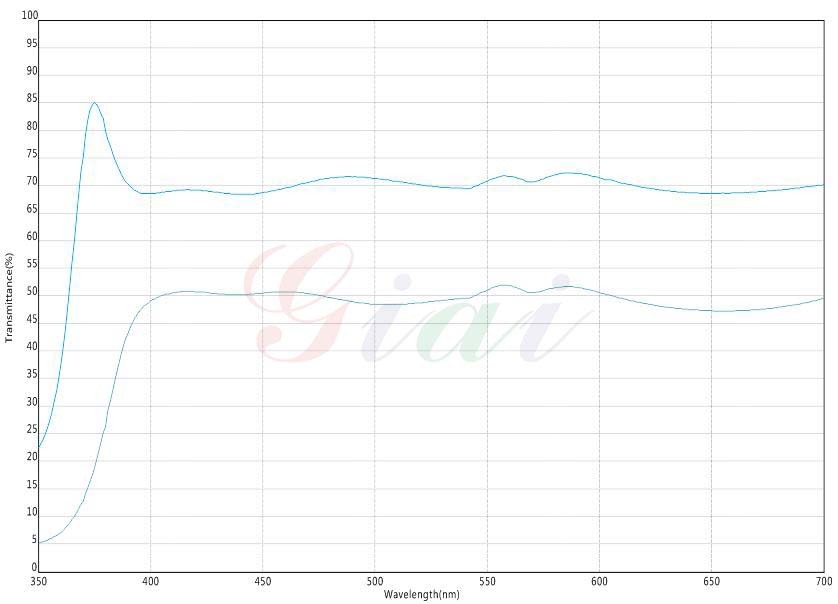

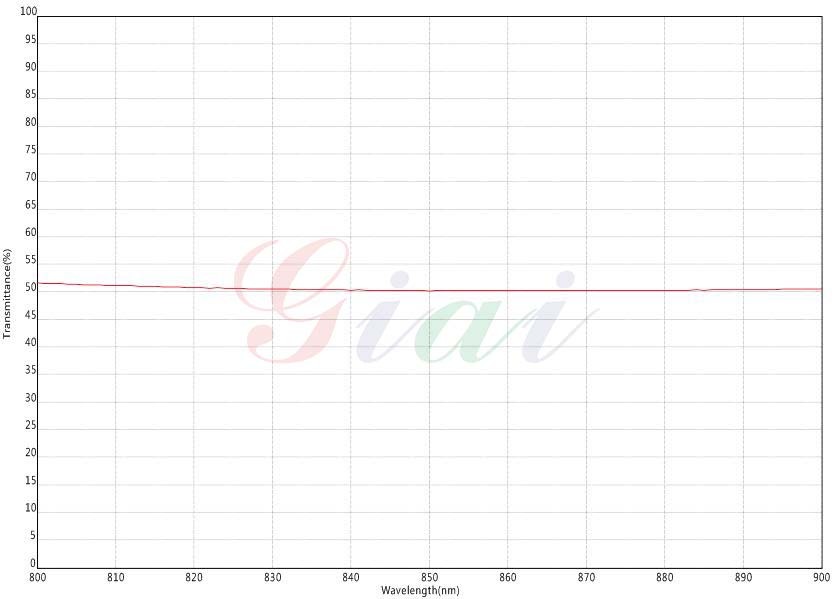

光譜展示：
常用型號：
| 用途 | 尺寸 | 分光波長 | 分光比 |
| 光通信LD泵浦 | 2*2*0.3mm | 850nm | T：R=60:40 |
| 激光器 | 3*4*0.31mm | 532nm | T：R=90:10 |
| 三維測量 | 10*20*0.3mm | 500-650nm | T：R=50:50 |
| 激光燈 | 10*2*1.1mm | 465nm | T：R=50:50 |
| 光纖端面檢測 | 15*18*0.3mm | 420-680nm | T：R=50:50 |
| 數碼顯微鏡 | 25*35*1.1mm | 420-680nm | T：R=60:40 |
| 機器視覺 | 84.5*62*1.1mm | 420-680nm | T：R=50:50 |
| 同軸光 | 102*142*1.1mm | 420-680nm | T：R=70:30 |
