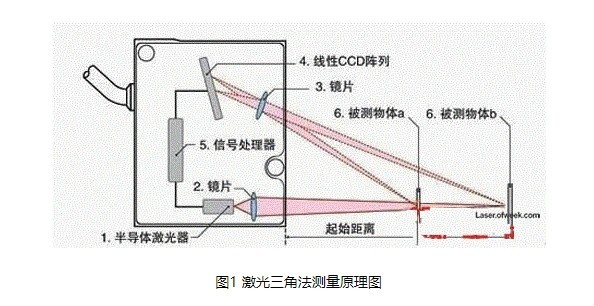

激光輪廓儀（Laser Profiler）作為目前工業3D檢測領域應用最廣泛的技術之一，核心原理是基于激光三角測量法：通過向被測物體表面投射一條高亮度的激光線，利用相機從另一角度采集被物體表面形貌調制的激光線圖像，通過算法提取激光線的中心線位移，從而還原物體的三維輪廓。

在這一過程中，光學系統是決定測量精度、穩定性與環境適應性的核心。一套完整的激光輪廓儀光學系統由發射光學鏈路和接收光學鏈路兩大部分構成，涉及從激光芯片、光學鏡片到最終成像的多個精密光學元件。

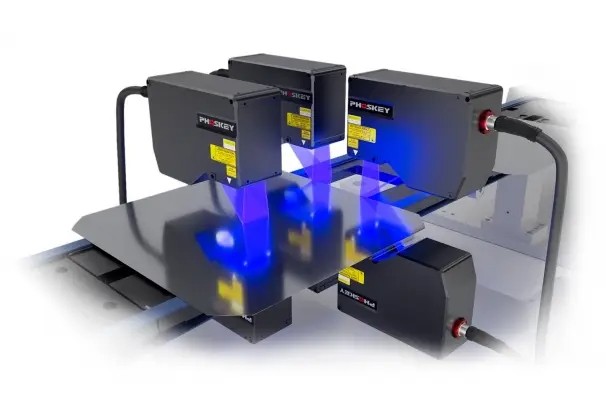

（圖源網絡，侵刪）

一、激光輪廓儀的整體光路結構

激光輪廓儀的工作流程可分為以下四個階段：

激光發射：激光芯片產生原始發散光束。

光束整形：將發散光整形為平行光，再匯聚成一條均勻、細直的激光線投射到物體表面。

激光線與被測物相互作用：激光線照射物體表面，其形狀隨物體高度變化而發生偏移。

接收與成像：相機鏡頭采集被物體反射的激光線，經濾光片過濾雜光后，在圖像傳感器上成像。

下圖示意了光學元件的布局：

[激光芯片] → [準直透鏡] → [柱面透鏡] → [保護窗口] → 被測物體

被測物體 → [窄帶濾光片] → [成像鏡頭] → [圖像傳感器]

以下將對每個環節涉及的光學元件、工作原理、關鍵參數及選型需求進行詳細分析。

二、 發射端光學系統分析

發射端的核心任務是將激光二極管發出的發散光，轉化為一條能量分布均勻、線寬恒定、方向精準的激光線。

1. 激光芯片

類型：通常采用半導體激光二極管。

波段選擇：

405 nm / 450 nm（藍紫/藍光）：短波長衍射極限小，適合高精度測量；對金屬、透明材質有特殊反射特性。

635 nm / 660 nm（紅光）：成本低，感光芯片響應度高，是最常用的波段。

808 nm / 850 nm（近紅外）：用于對可見光敏感的材料或需要避免紅光干擾人眼的場景。

光學特性：激光芯片的出射光為橢圓高斯光束，快軸（垂直方向）發散角大（約30°-40°），慢軸（水平方向）發散角?。s10°-20°）。這種不對稱的發散特性需要后續光學系統進行校正。

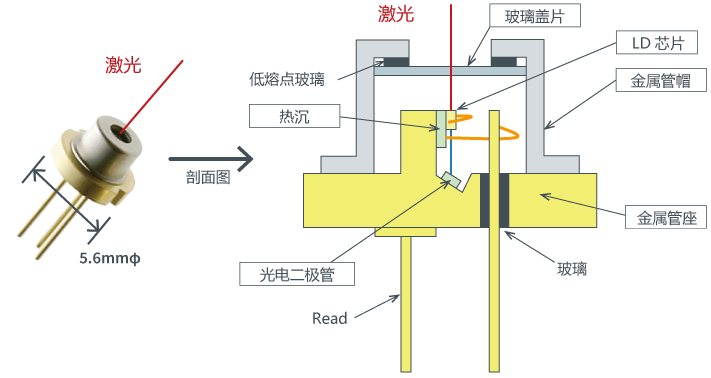

（激光二極管，圖源網絡，侵刪）

2. 準直透鏡

作用：將激光芯片發出的發散光轉換為平行光，為后續的線形成為前提。

常用類型：

非球面透鏡：單鏡片即可實現高數值孔徑（NA）下的良好準直，能有效校正球差，是激光輪廓儀中最常見的選擇。

球面透鏡組：由兩片或多片球面透鏡組成，可進一步校正像差，但體積較大、成本更高，主要用于高端計量級設備。

關鍵參數與需求：

數值孔徑（NA）：需與激光芯片的發散角匹配，確保光能高效收集。

鍍膜：必須針對激光波段鍍增透膜（AR Coating），透過率通常要求 > 99%，以減少能量損耗和鏡片發熱。

焦距：決定了準直后光束直徑，進而影響最終激光線的寬度和景深。

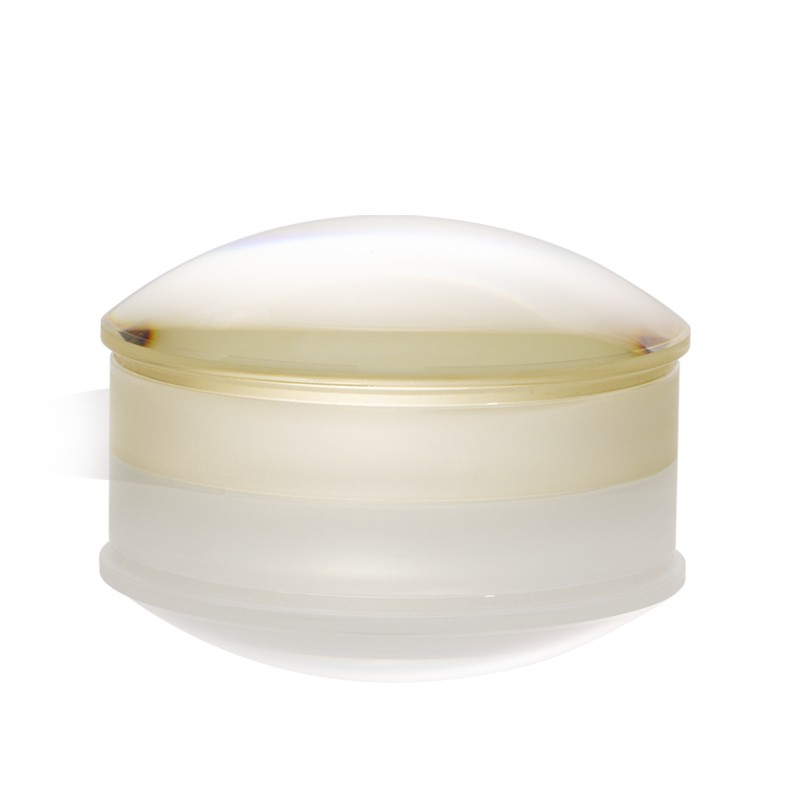

（聚焦透鏡）

3. 柱面透鏡

作用：將準直后的圓形或橢圓形平行光，沿一個方向（通常為慢軸方向）匯聚成一條直線光斑。這是激光輪廓儀的核心整形元件。

工作原理：柱面透鏡僅在單一方向（子午面）具有曲率，對光束在該方向上進行聚焦；在另一個方向（弧矢面）無曲率，光束保持平行。經過柱面鏡后，光束截面從圓形變為一條細線。

關鍵參數與需求：

焦距與工作距離：決定了激光線的長度和線寬。短焦距可獲得更短的線長但更細的線寬；長焦距則相反。

線寬均勻性：理想的激光線在整個長度上應保持寬度恒定且能量均勻。這要求柱面鏡的加工精度（面形誤差）極高，通常需要達到亞微米級。

材料：需選用低熱膨脹系數的光學玻璃（如N-BK7、石英），避免激光功率較高時因熱變形導致線寬變化或焦點漂移。

特殊設計：部分高端激光輪廓儀會在柱面鏡前增加鮑威爾棱鏡或微透鏡陣列，以優化激光線的能量分布，將高斯分布轉化為均勻的平頂分布，提升測量穩定性。

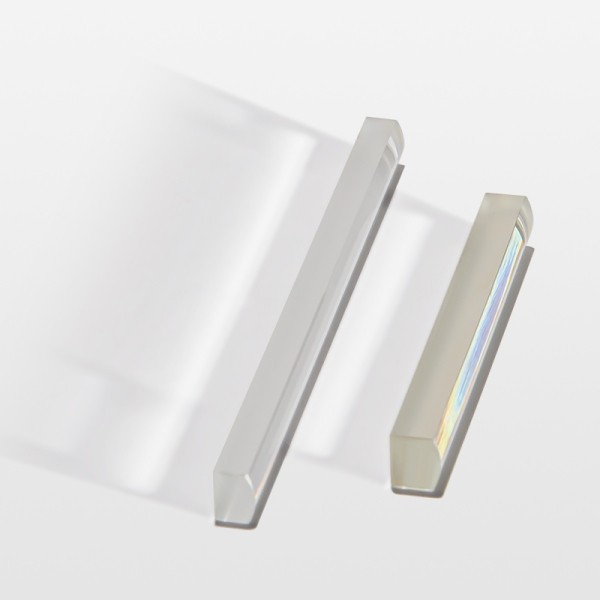

（平凸柱面鏡）

4. 保護窗口

作用：密封激光模組，防止灰塵、油污、水汽進入內部光學系統，同時不影響激光透過。

需求：雙面鍍增透膜，透過率 > 99%。在惡劣工業環境中，常采用疏油疏水鍍膜或藍寶石材質以提升耐劃傷性能。

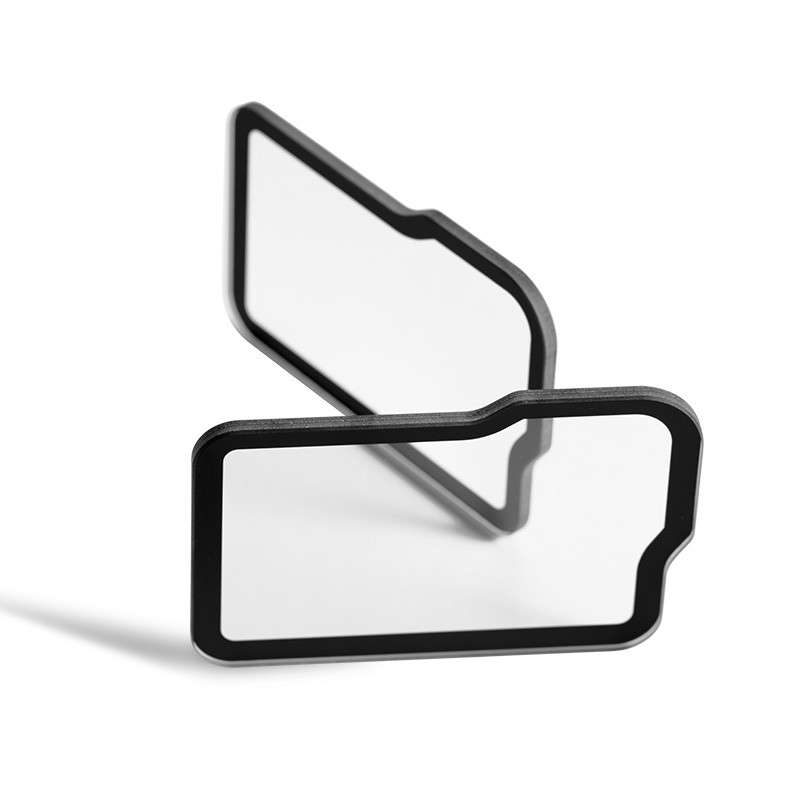

（光學窗口）

三、 接收端光學系統分析

接收端的核心任務是在強環境光干擾下，精準采集被物體反射的激光線，并將其清晰成像到傳感器上。

1. 窄帶濾光片

核心作用：這是激光輪廓儀能否在工業環境下穩定工作的關鍵元件。其功能是濾除非激光波段的環境光，僅允許激光波長的光通過。

工作原理：窄帶濾光片利用干涉鍍膜技術，僅在一個很窄的波長范圍（半高寬，FWHM）內具有高透過率，其余波段被反射或吸收。

關鍵參數與需求：

中心波長（CWL）：必須與激光芯片的波長完全匹配，誤差通常要求控制在 ±2nm 以內。

半高寬（FWHM）：

室內普通環境：選擇 10nm - 20nm，兼顧抗干擾能力和透過率。

室外或強光環境：選擇 5nm - 10nm，甚至更窄，以最大限度過濾太陽光等強背景光。但過窄的帶寬會導致濾光片對入射角度敏感，要求成像光路近乎垂直入射。

峰值透過率：通常要求 > 85%，以保留足夠的激光能量，保證傳感器信噪比。

截止深度（OD值）：要求 OD > 4（即透過率低于 0.01%），確保環境光被有效抑制。

安裝位置：通常安裝在成像鏡頭前端或鏡頭與傳感器之間。前置安裝抗雜光效果更好，但易受污染；后置安裝便于保護，但對光線角度要求更高。

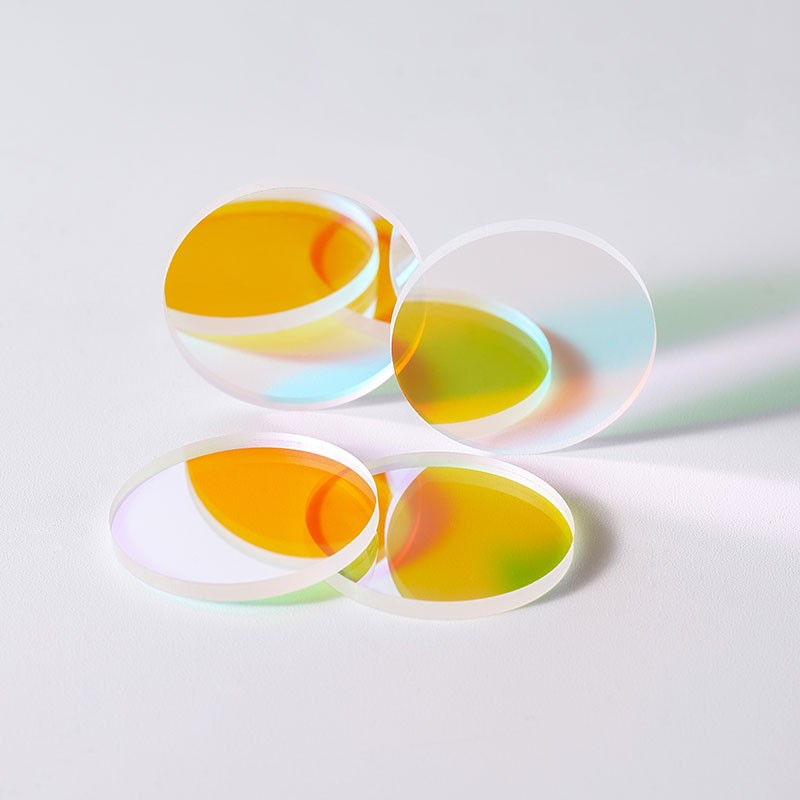

（激埃特NBP635窄帶濾光片）

2. 成像鏡頭

作用：將被測物體表面的激光線成像到圖像傳感器上。其光學性能直接影響測量精度。

特殊需求：

消色差設計：雖然激光為單色光，但為了配合窄帶濾光片使用，鏡頭需要在對應激光波段具有優異的像差校正能力，特別是畸變和場曲?；儠苯訉е聹y量誤差，通常要求鏡頭畸變 < 0.1%。

大光圈（低F數）：為了保證在窄帶濾光片衰減后仍有足夠的光強到達傳感器，鏡頭通常需要較大的相對孔徑（如 F2.0 或更大）。

固定焦距與工作距離：根據測量范圍（視場）和安裝距離，選擇適配的焦距和放大倍率。

3. 圖像傳感器

雖然傳感器不屬于“光學鏡片”范疇，但其與光學系統的匹配至關重要。通常采用全局快門CMOS傳感器，以避免運動物體成像拖尾。傳感器的量子效率（QE）曲線必須與所選激光波段匹配，以提升整體靈敏度。

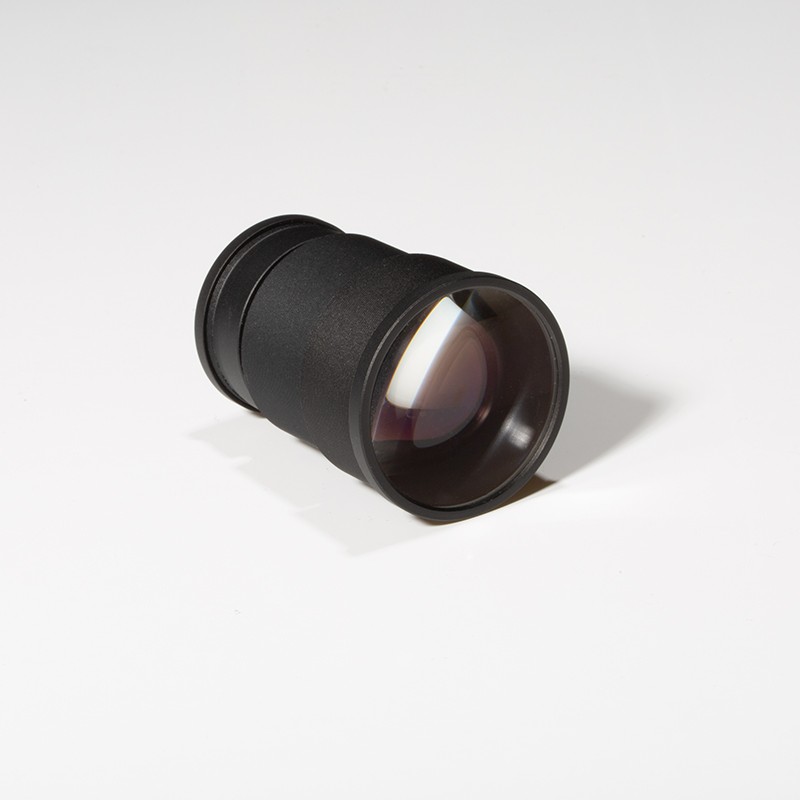

（激埃特成像鏡頭）

四、 波段選擇與系統匹配性分析

激光輪廓儀的波段選擇不是孤立的，它需要綜合考慮以下因素的平衡：

在實際選型中，高精度金屬工件檢測常選用 405nm 或 450nm，以獲取更細的激光線和更高的分辨率；一般工業測量以 635nm / 660nm 為主流；食品、生物或人機交互場景則多選用 808nm / 850nm 以避免可見光干擾。

五、 光學元件的協同與需求

激光輪廓儀的光學系統是一個高度協同的整體，各元件的性能相互耦合。其核心應用需求可歸納為以下四點：

 激光輪廓儀的光學系統是一項精密的光機電一體化設計。從激光芯片發出的原始發散光，經過準直鏡的整形、柱面鏡的線形變換、保護窗口的密封，最終投射出均勻穩定的激光線；而被物體反射的激光線，則必須通過窄帶濾光片的精準濾波，才能進入成像鏡頭，形成清晰、無環境光干擾的激光線圖像。在這一鏈條中，柱面鏡決定了激光線的物理形態與能量分布，是發射端的核心；窄帶濾光片決定了系統抗環境光干擾的能力，是接收端的核心。兩者與準直鏡、成像鏡頭共同構成了激光輪廓儀的“光學引擎”，其設計優劣直接決定了3D測量的精度、速度、穩定性以及工業環境適應性。

隨著工業檢測對精度和速度要求的不斷提升，激光輪廓儀的光學系統正朝著更窄線寬、更高均勻性、更窄帶濾光、更寬工作溫度范圍的方向演進。理解并合理配置這些光學元件，是設計高性能激光輪廓儀、實現穩定可靠3D檢測的基礎。
