帶你了解光學元件的膠合工藝!
2022-05-25
金夢

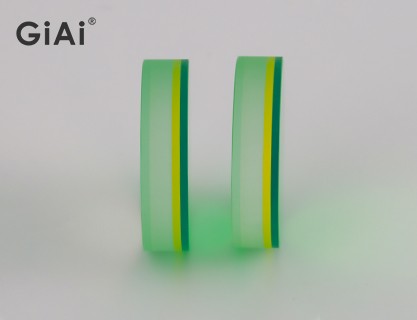

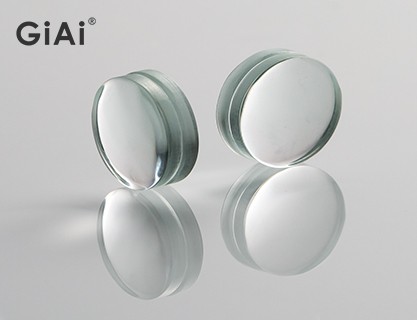

一、什么是光學元件的膠合工藝：
光學零件的膠合工藝是指將兩個或兩個以上的透鏡、棱鏡、平面鏡，彼此吻合的光學表面，用光學膠或光膠的方法，按照一定技術要求粘結成為光學部件的工藝。在實際生產中，膠合有兩方面技術要求；一是保證中心誤差或角度誤差，對于透鏡，保證透鉻的中心誤差∶對于棱鏡或平面鏡，保證棱鏡的光學平行差。 一是保證膠合表面實現"零疵病"的膠合，即保證膠合的拋光表面不因為膠合而降低對表面凝病的要求，同時不因為膠合而影響非膠合面的面形。
 |  |

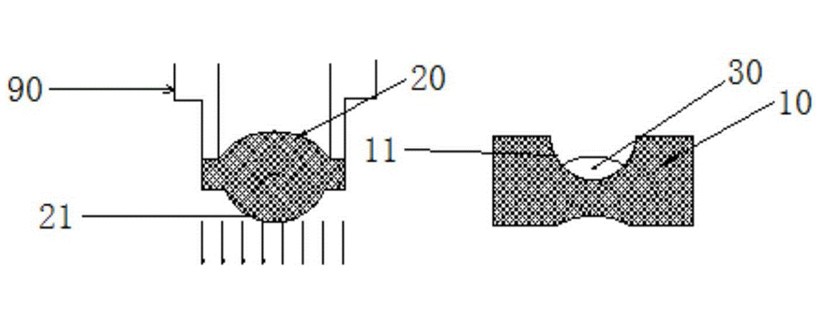

二、光學鏡頭的膠合方法有兩種：
即膠合法和光膠法。膠合法是利用光學級的透明膠,將若干個光學透鏡膠合成復雜的光學部件。而光膠法是依靠零件拋光表面之間分子的吸引力,將若于個透鏡結合成復雜的光學透鏡組。
|

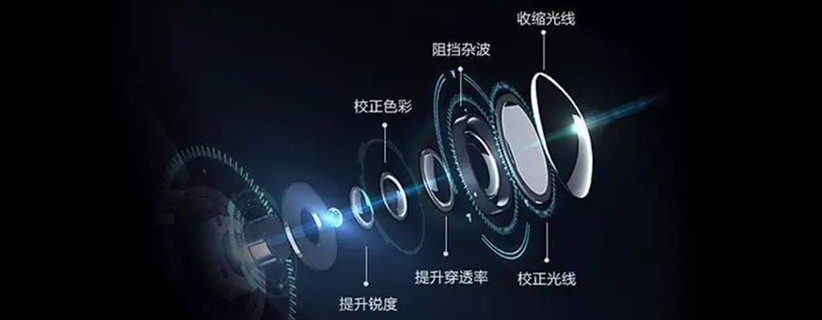

三、光學鏡頭的膠合有什么作用 ？
1. 改善像質
為了保證光電儀器具有良好的成像質量和成像要求,例如正、負透鏡的膠合可以消除球差、色差。
2. 減少光能損失，增加成像亮度
一般光學材料，空氣與玻璃界面的反射損失為5%-6%,而光學膠與玻璃界面的反射損失只有0.1%或更小。因此,將光學透鏡膠合在一起,可以減少空氣與玻璃的分界面個數,從而減少了光能損失,增加成像亮度。
3. 可以簡化光學鏡頭的加工
由于膠合能夠補償膠合面的曲率半徑的微小差異,從而可以適當降低膠合面的精度要求。
4. 保護光學元件表面
為了不損壞光學分劃表面、偏振片或品體零件表面經常在零件表面膠合保護玻璃,用于保護這些表面。比如手機鏡頭最外層的鏡頭保護玻璃，主要是為了防止鏡頭遭到異物的破壞。
 |
