近年來，隨著增強現實（AR）與虛擬現實（VR）技術的發展速度日漸加塊，且正以前所未有的速度滲透至消費電子、工業制造、醫療教育等領域，作為連接數字世界與現實世界的核心載體，光學元件的性能表現直接決定了用戶體驗的沉浸感與舒適性。本次我們將為大家簡單分析AR/VR設備的幾個重要光學元件。

一、光學系統的核心使命

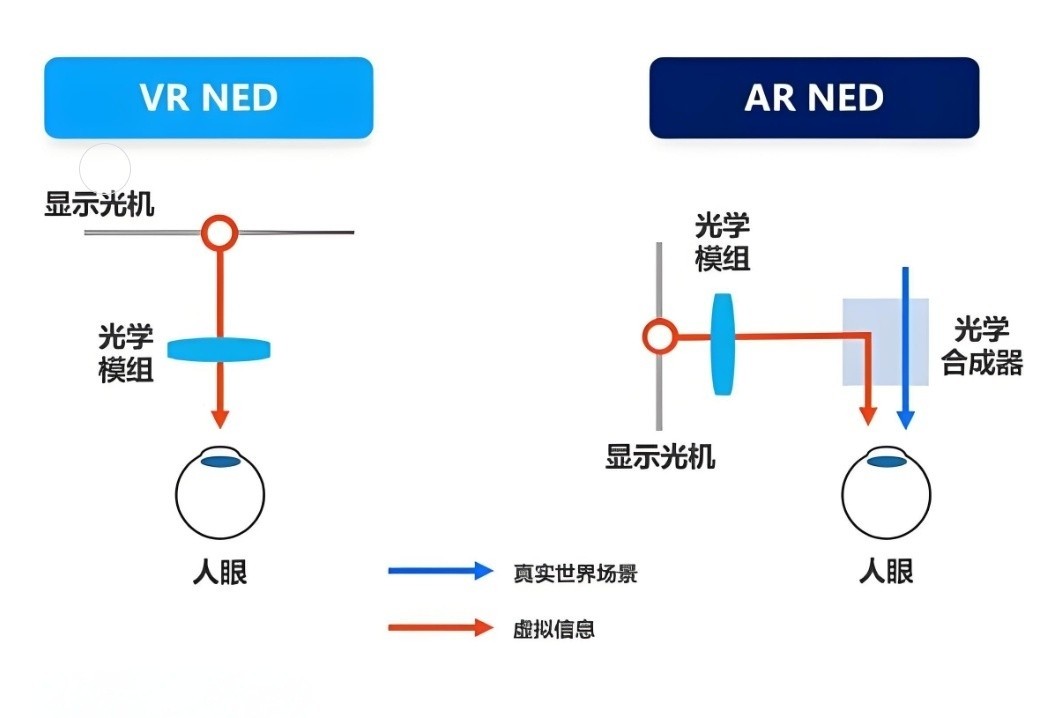

AR/VR設備目前在有限體積內需實現兩個目標，即通過大視場角（FOV）、高分辨率與低延遲，構建逼真虛擬場景實現高沉浸感；確保虛擬圖像與真實環境（AR）或人眼生理習慣（VR）無縫融合實現自然交互；這些目標的實現，都高度依賴光學元件的創新設計。

二、光學領域突破

1. 波導技術：輕量化與透明的平衡

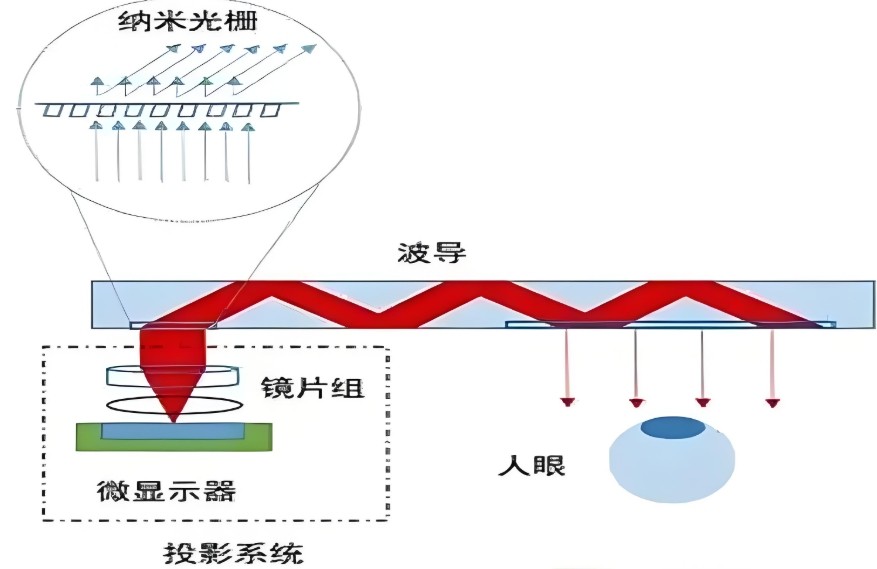

波導是AR眼鏡實現“透視”功能的核心方案，其通過全反射原理將光線從微型顯示器傳導至人眼，同時保持鏡片輕薄透明，以目前應用大概分為兩種，幾何波導和衍射波導。幾何波導依賴精密刻蝕的光學結構，光效高但量產難度大； 衍射波導利用光柵分光，支持更大FOV（超50°），但需克服色散與光損問題。目前，多層光柵堆疊與納米壓印工藝的引入，正在推動波導技術向低成本、高性能方向演進。

2. Pancake透鏡：VR設備集成瘦身革命

傳統菲涅爾透鏡因眩光與厚重問題逐漸被取代，?Pancake透鏡?是一種折疊光學方案，通過利用光的偏振特性，通過半透半反膜、反射偏振片等使光在光學模組中反射多次，達到“折疊”光學路徑的目的，從而顯著減少光學模組的體積和重量?，Pancake透鏡通過偏振反射折疊光路，將鏡頭模組厚度壓縮至15mm以內，大幅提升設備便攜性。其技術難點在于多層鍍膜工藝與光效補償設計，需在輕薄化與畫質間取得平衡。

3. 自由曲面與光場顯示

自由曲面棱鏡：通過非對稱光學設計，在緊湊體積內實現90°~120° FOV，成為AR設備的主流方案；

光場顯示：模擬真實光線傳播路徑，可緩解視覺輻輳調節沖突（VAC），但受限于硬件體積與算力需求，尚未大規模商用。

三、顯示技術的適配與挑戰

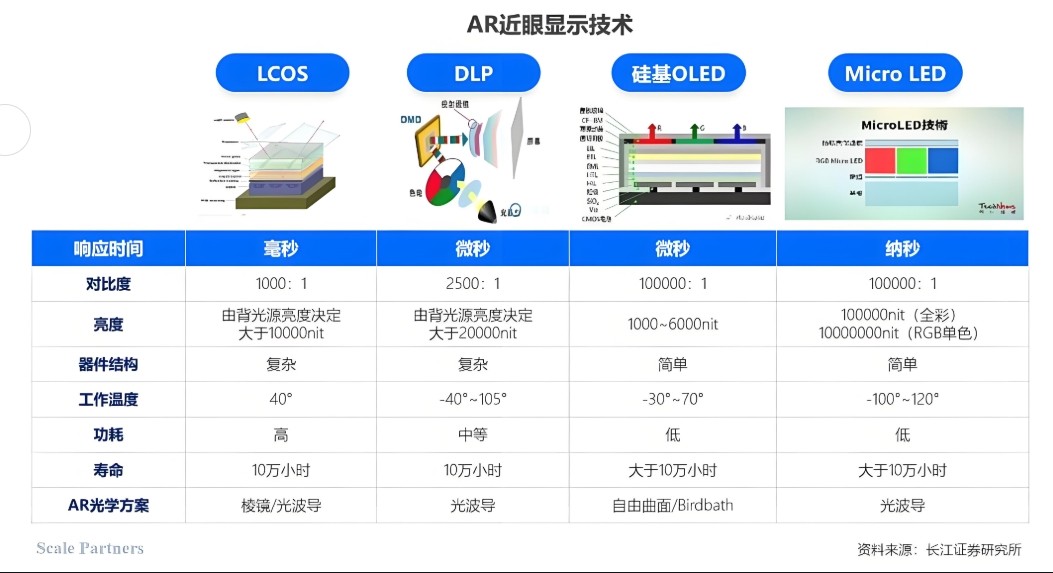

光學系統需與顯示技術深度協同：

Micro LED：超高亮度（超100萬尼特）與低延遲特性，完美適配戶外AR場景，但巨量轉移技術制約其普及；

OLEDoS（硅基OLED）：自發光、高分辨率（超4000 PPI）與低功耗優勢，成為VR頭顯的“黃金搭檔”；

LCoS（硅基液晶）：依賴外部光源，對比度高但響應速度較慢，逐步被OLEDoS替代。

四、動態視覺優化

目前的市場走向已經不再滿足于看得清，長時間佩戴引發的眩暈感是用戶體驗的痛點，動態光學技術成為破局關鍵，用戶的需求已經開始從“看得清”到“看得舒適”發生巨大轉變。這其中涉及到透鏡的設計和屈光度的調節。

可變焦透鏡：通過眼動追蹤實時調整焦距，匹配人眼景深，減少視覺疲勞；

自動屈光度調節：采用液晶透鏡或電機驅動鏡片，支持近視用戶裸眼使用（-6D至+2D補償）。

五、未來趨勢與行業挑戰

盡管技術進步顯著，AR/VR光學系統仍面臨多重瓶頸：

1. FOV與設備體積的矛盾：高FOV需更大光學元件，與輕量化需求沖突；

2. 量產成本高企：波導與自由曲面棱鏡依賴精密加工設備，良率提升緩慢；

3. 環境光干擾：戶外AR場景中，強光環境易降低虛擬圖像對比度。

未來，行業突破將圍繞三大方向展開：

超構表面（Metasurface）：利用納米結構調控光線，有望取代傳統透鏡，實現極致輕薄化；

半導體化光學：晶圓級光學工藝推動光學模組標準化與低成本化；

計算光學：通過算法補償光學缺陷，降低對硬件參數的依賴。

AR/VR光學元件的進化，本質是一場對“光”的重新定義。從波導的透明魔法到Pancake的折疊藝術，從靜態成像到動態視覺適配，每一次技術迭代都在拉近人類與虛擬世界的距離。未來，隨著材料、工藝與算法的協同創新，AR/VR設備或?qū)⑼黄片F(xiàn)有形態，成為真正意義上的“下一代計算平臺”。
