紅外濾光片在智能感應系統中承擔“光譜篩選器”的角色，其核心任務是允許特定紅外波段高效通過，同時嚴格阻擋雜散光（尤其是可見光）。這種選擇性透光能力是各類設備實現精準感應的重要保障。

（圖源網絡，侵刪）

一、常見智能感應系統濾光片類型及適用場景

常見濾光片覆蓋兩類濾光片，近紅外帶通濾光片和長波通濾光片紅外濾光片； 近紅外帶通濾光片一般工作波段集中在850nm、940nm兩個窗口，與紅外LED光源匹配，其代表應用包括感應水龍頭/皂液器，940nm濾光片避免可見光干擾，確保人手反射信號被準確識別；地鐵閘機/感應門，850nm波段穿透力強，適用于復雜光照環境下的運動檢測；交互式電子白板，需高精度定位，常用窄帶濾光片提升信噪比。  長波通濾光片，起始波長多設定在>750nm，過濾可見光但保留近紅外能量，  適用于如簡易紅外測溫器、低照度輔助感應系統等，成本較低但抗干擾性弱于帶通型。

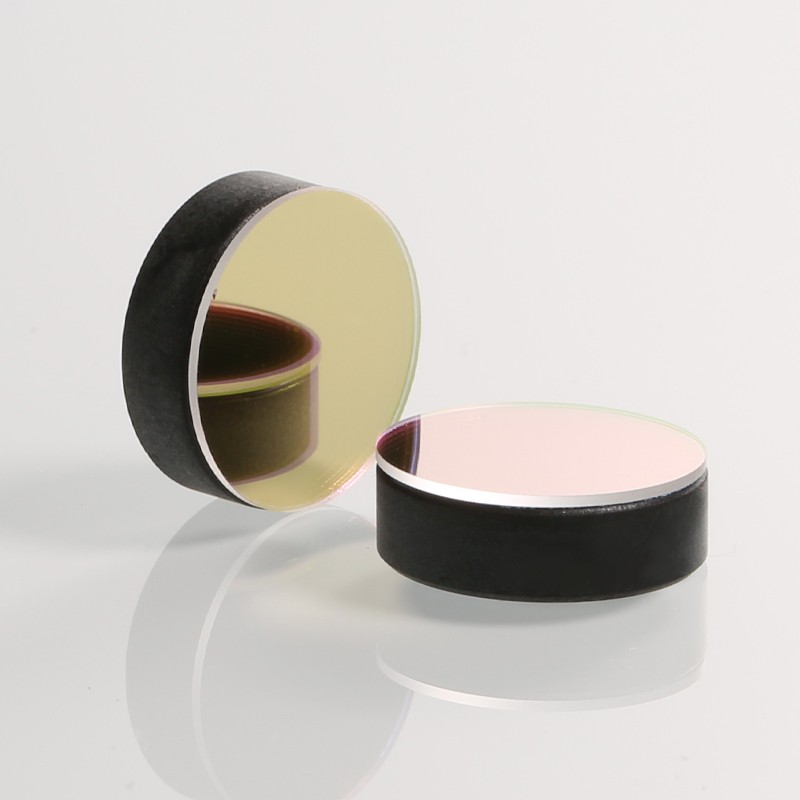

（BP850帶通濾光片）

二、關鍵設備中的濾光片配置與技術指標

不同設備因功能差異對濾光片參數要求顯著不同，以下為典型配置分析：

 1. 衛生潔具類（水龍頭、馬桶、皂液器）

 濾光片類型：940nm帶通濾光片

 參數要求：

 中心波長：940±5nm

 半帶寬（FWHM）：≤40nm（避免環境熱輻射干擾）

 峰值透過率：>90%

 截止深度：OD4（可見光區透過率<0.01%）

 設計考量：需抑制環境光（如浴室暖光燈）中700–900nm的紅外成分，防止誤觸發。

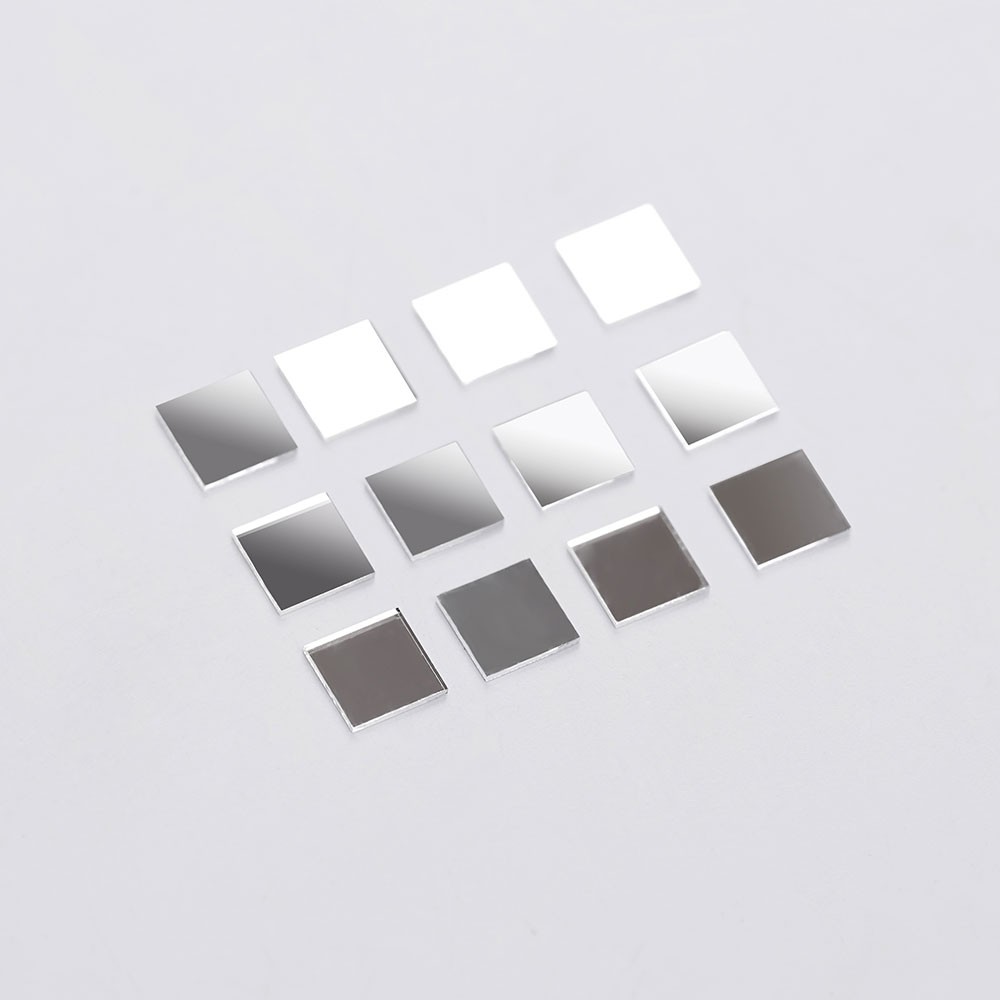

（BP940帶通濾光片）

 2. 安防通行類（閘機、感應門）

 濾光片類型：850nm帶通濾光片

 參數要求：

 帶寬：≤50nm（平衡信號強度與抗干擾能力）

 透過率：>92%@850nm

 截止范圍：400–800nm & 900–1100nm（雙阻帶設計）

 溫度穩定性：30℃~85℃透過率波動<3%

 特殊需求：需承受戶外紫外線、溫濕度變化，常采用鍍膜玻璃基材增強耐久性。

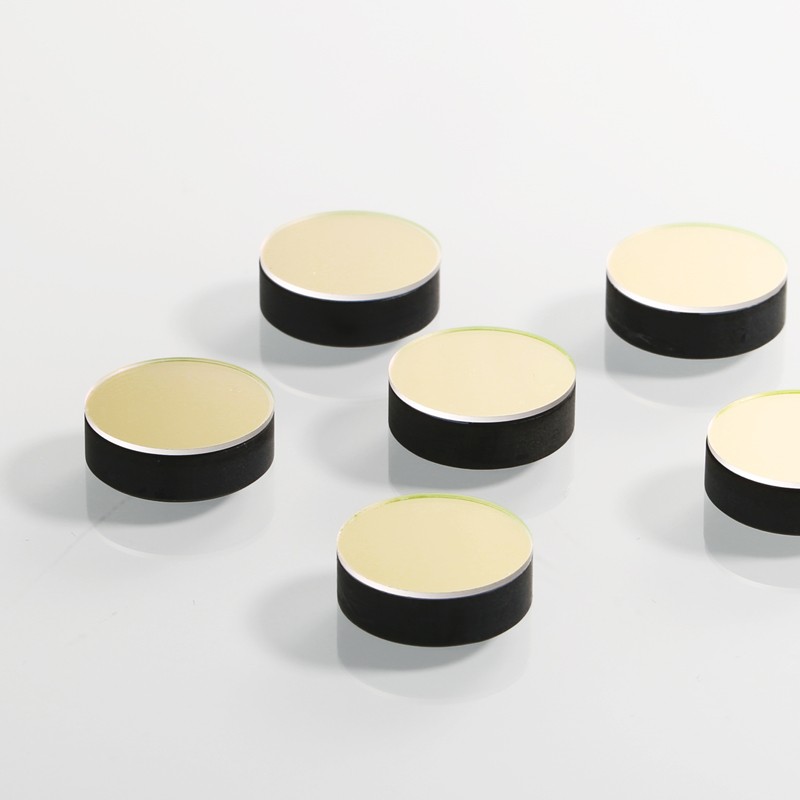

（850帶通濾光片）

 3. 干手器

 濾光片類型：窄帶940nm或自定義波段（如900–1000nm）

 核心指標：

 角度容差：>30°（適應手部位置變化）

 表面硬度：>6H（防粉塵磨損）

 集成設計：常與激光發射器共用光學窗口，需避免冷凝影響透光率。

（圖片源自AI）

 4. 生物識別類（人臉/指紋識別）

 濾光片類型：

 人臉檢測：810–870nm帶通濾光片（截止可見光，僅透紅外）；

 活體檢測：雙波段濾光片（如同時透可見光與940nm）。

 嚴苛指標：

 截止深度：OD6（防強光攻擊）

 面形精度：λ/（防止成像畸變）

下表總結了主要設備的濾光片性能要求差異：

三、光學加工難點與關鍵技術要求

濾光片的性能高度依賴精密加工工藝，以下是核心難點解析：

1. 鍍膜工藝

層數控制：窄帶濾光片需沉積50–300層薄膜，層厚誤差需<1nm；

應力管理：多層膜堆疊易導致基片翹曲，需優化鍍膜順序與退火工藝。

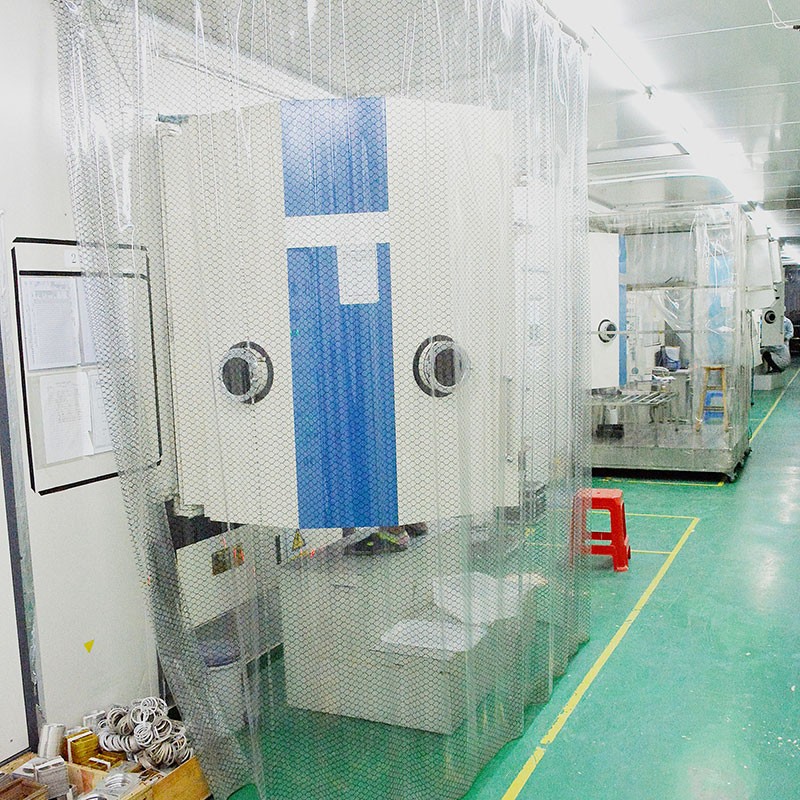

（特鍍膜內部圖）

2. 基材選擇與處理

常用材料：

光學玻璃（Schott B270等）：成本低，適用于民用設備；

藍玻璃（吸收型）：提升紅外截止陡度，用于高端成像；

樹脂基材：輕量化場景，但耐熱性較差（干手器等慎用）。

表面加工要求：

光潔度：60/40（劃痕/麻點標準，單位μm）；

面形精度：λ/4@633nm（人臉識別等應用要求λ/）。

3. 環境適應性設計

溫漂補償：薄膜熱膨脹系數需匹配基材，防止高溫下中心波長偏移；

防潮鍍層：邊緣密封膜層避免水汽侵入導致脫膜（尤其洗手間設備）。

四、技術演進趨勢

為適應更高性能需求，濾光片技術正向以下方向發展：

1. 超窄帶化：半帶寬≤10nm的濾光片提升復雜光環境下的信噪比；

2. 復合功能集成：如“紅外透射+增透膜+疏水層”三合一鍍膜；

3. 柔性光學器件：樹脂納米壓印濾光片降低曲面感應器裝配難度。

紅外濾光片作為智能感應設備的“光譜守門人”，其波段選擇與參數精度直接決定系統可靠性。從民用潔具到安防系統，不同場景對濾光片的帶寬、截止深度、環境穩定性提出分層級需求，也推動著鍍膜工藝與基材處理技術的持續革新。未來隨著柔性光學與超精密加工的發展，更薄、更耐候、更精準的濾光片將進一步拓展智能感應的應用邊界。
