熒光顯微鏡是現代生物醫學研究的“眼睛”，它讓我們能清晰地看到細胞內部精細的結構和動態的生命過程。這套系統之所以能突破傳統顯微鏡的極限，將不可見的熒光信號轉化為絢麗的圖像，其核心奧秘在于兩大部分：能發出特定波長光線的“激發光源”和能精準分離信號的“濾光片組”。

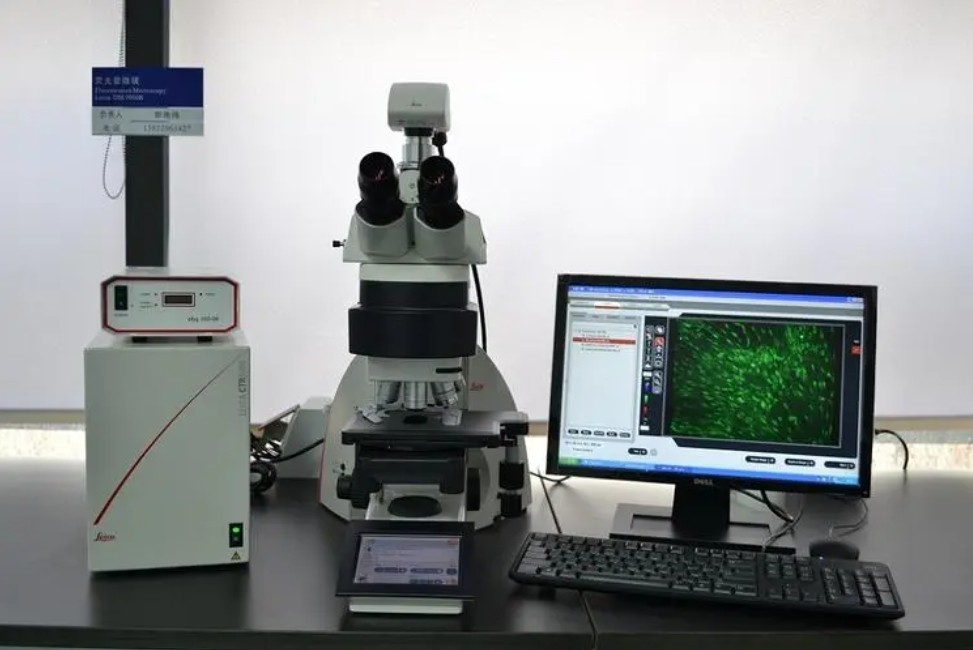

（圖源網絡-侵刪）

熒光顯微鏡的“太陽”——常見激光激發光源分析

熒光顯微鏡的原理是使用高能量（短波長）的光去照射熒光探針（染料或熒光蛋白），使其受激躍遷并釋放出較低能量（長波長）的熒光。因此，一個穩定、純凈且強大的光源至關重要。激光因其單色性好、亮度高、準直性佳等優點，成為高端熒光顯微鏡（尤其是共聚焦、超分辨顯微鏡）的首選光源。

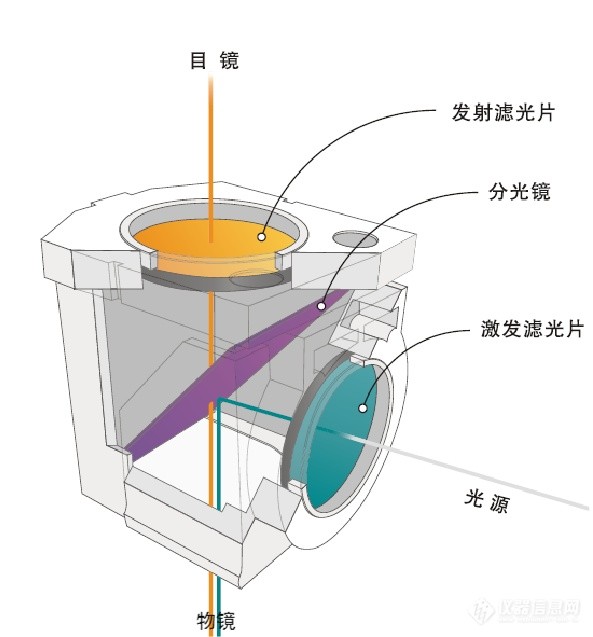

（熒光顯微鏡常規光學元件應用圖）

最常見的幾種激光器及其應用領域：

1.紫外激光（~405nm）：

應用：常用于激發DAPI、Hoechst等藍色熒光染料，用于細胞核染色。此外，在光激活、光轉換（如PA-GFP）等超分辨技術中也有重要應用。

特點：能量高，但可能引起較強的光毒性和光漂白。

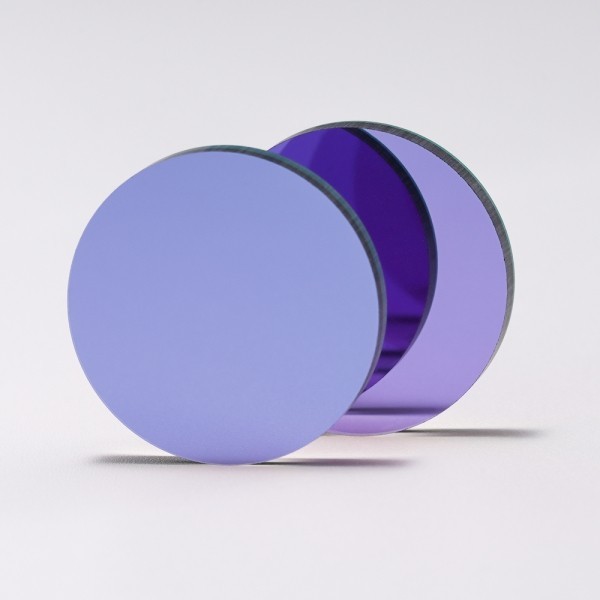

（NBP405窄帶激發濾光片）

2.藍色激光（~488nm）：

應用：這是使用最廣泛的激光之一。它是綠色熒光蛋白（GFP）和FITC、AlexaFluor488等綠色熒光染料的標準激發光源。

特點：亮度高，穩定性好，是細胞結構標記和動態示蹤的基石。

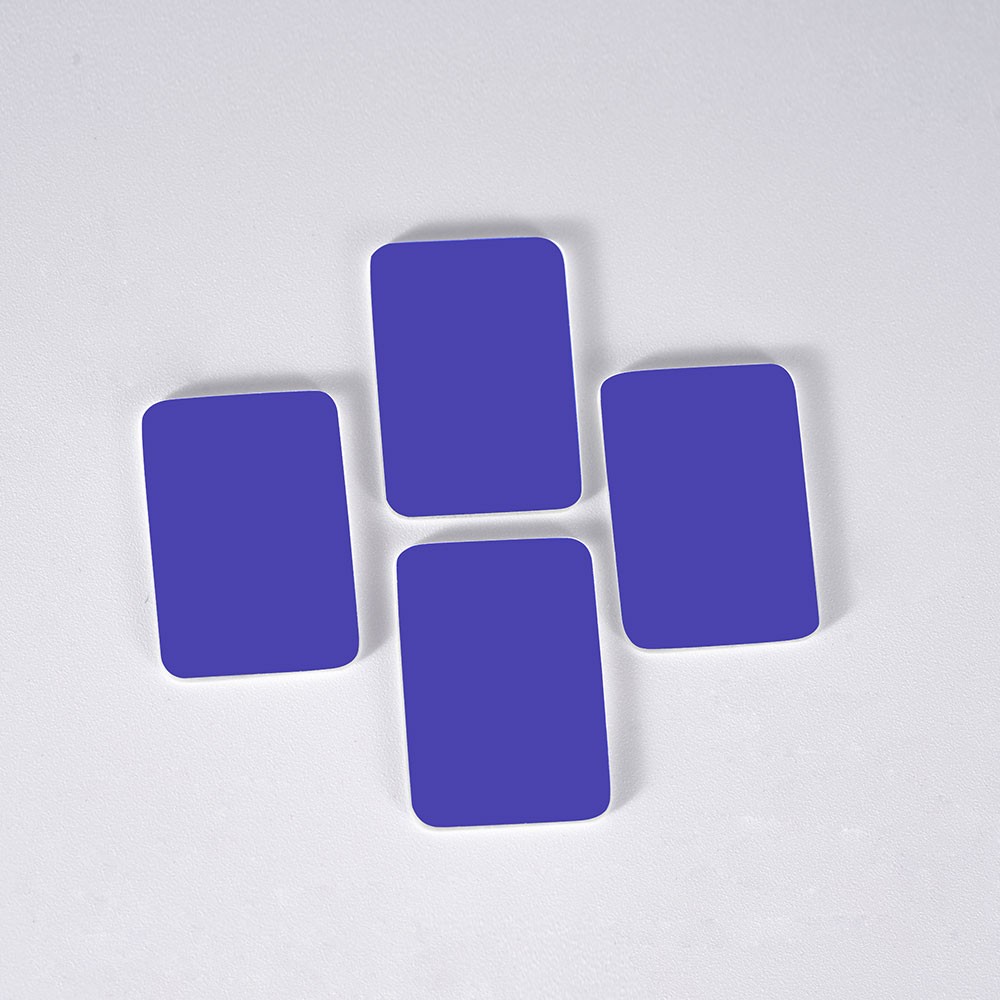

（NBP488激發濾光片）

3.綠色激光（~561nm）：

應用：專門用于激發mRFP、DsRed、Cy3、TRITC等發射黃色或橙色熒光的探針。它能有效避免使用488nm激光時可能帶來的串色（Crosstalk）問題。

特點：為多色標記實驗提供了關鍵的激發通道。

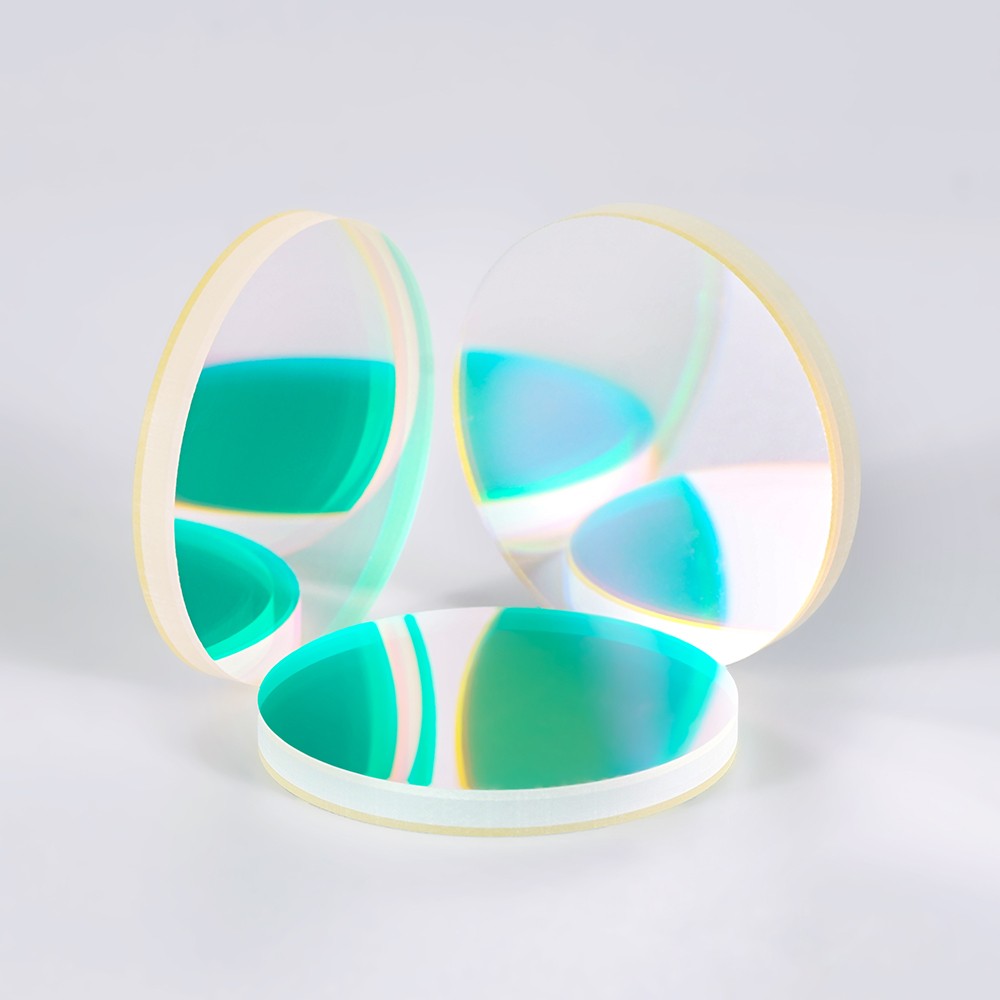

（BP綠光激發濾光片）

4.紅色激光（~640nm）：

應用：主要激發遠紅染料，如Cy5、AlexaFluor647等。這些染料在細胞自發熒光背景較低的區域發射，信噪比極高，常用于多色標記中的第四個或第五個通道，也是許多超分辨顯微鏡技術（如STORM）的核心。

特點：穿透性稍好，光毒性相對較低。

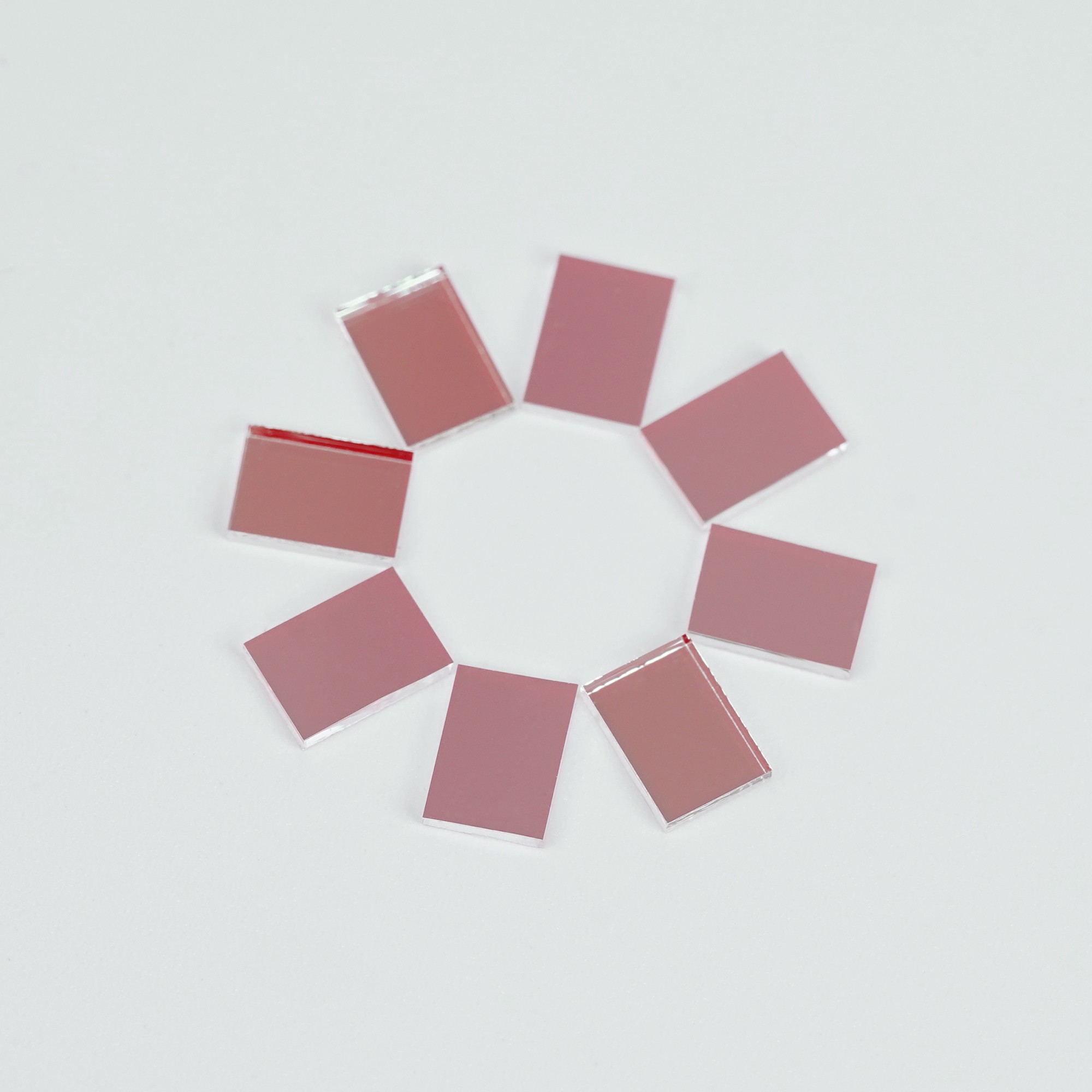

（BP640激發濾光片）

5.近紅外激光（~785nm）：

應用：主要用于激發特殊的紅外染料，或作為受激拉曼散射（SRS）顯微鏡的光源，進行無標記化學成像。

特點：生物組織對近紅外光吸收和散射少，穿透深度大，適用于活體成像。

（紅外BP785激發濾光片）

光影的“指揮官”——濾光片組的技術剖析

僅有光源是不夠的。樣本被激發后，會同時產生我們想要的發射熒光和強大的激發光散射光，后者比前者要強幾個數量級。如果不能將其精確分離，我們將看不到任何熒光信號。這時，就需要由三塊濾光片組成的“濾光片立方體（FilterCube）”來?yè)?dān)任“指揮官”的角色。

1.激發濾光片（ExcitationFilter,Ex）：

功能：放置在光源后，只允許特定波長的激發光通過，像一道“光閘”，確保只有能有效激發目標染料的光線能照射到樣本上。

激發濾光片相關參數指標：

中心波長（CWL）：必須與激光器的輸出波長完美匹配（如488nm激光配CWL=488nm的濾光片）。

帶寬（FWHM）：通常偏窄（如10-30nm），以確保激發光的單色性，避免激發非目標染料。

峰值透過率（Tpeak）：>90%，甚至>95%，最大限度地利用寶貴的光源能量，降低照明時間，減少光損傷。

阻擋范圍（BlockingRange）：需在發射熒光所在的波段（如500-700nm）有極高的截止深度（OD>5-6），防止任何雜光進入后續光路。

2.二向色鏡（DichroicMirror,DM）：

功能：位于光路45度角，是一面特殊的分光鏡。它根據波長進行反射和透射：反射激發光使其垂直向下照亮樣本，透射發射熒光使其進入探測器。

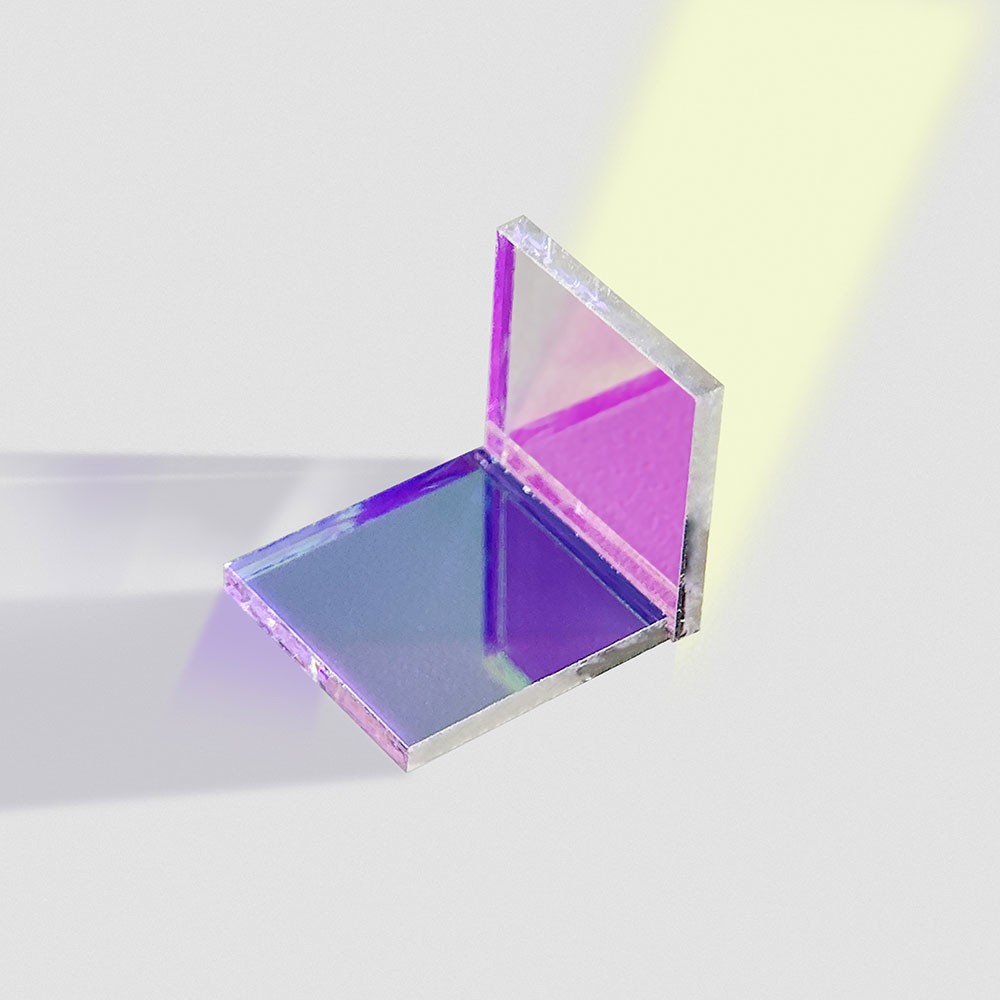

（熒光透藍反綠二向色鏡）

二向色鏡參數指標：

分光閾值（Cut-on/Cut-offWavelength）：這是最重要的參數。設計必須精確，以確保對激發光（如488nm）的反射率（R）>99%，同時對發射光（如510nm以上）的透過率（T）>90%。

過渡區斜率（Slope）：閾值處的曲線越陡峭越好，意味著分光越徹底，信號分離效果越佳。

通帶透過率與阻帶阻擋率：同樣要求通帶高透，阻帶高反（高阻）。

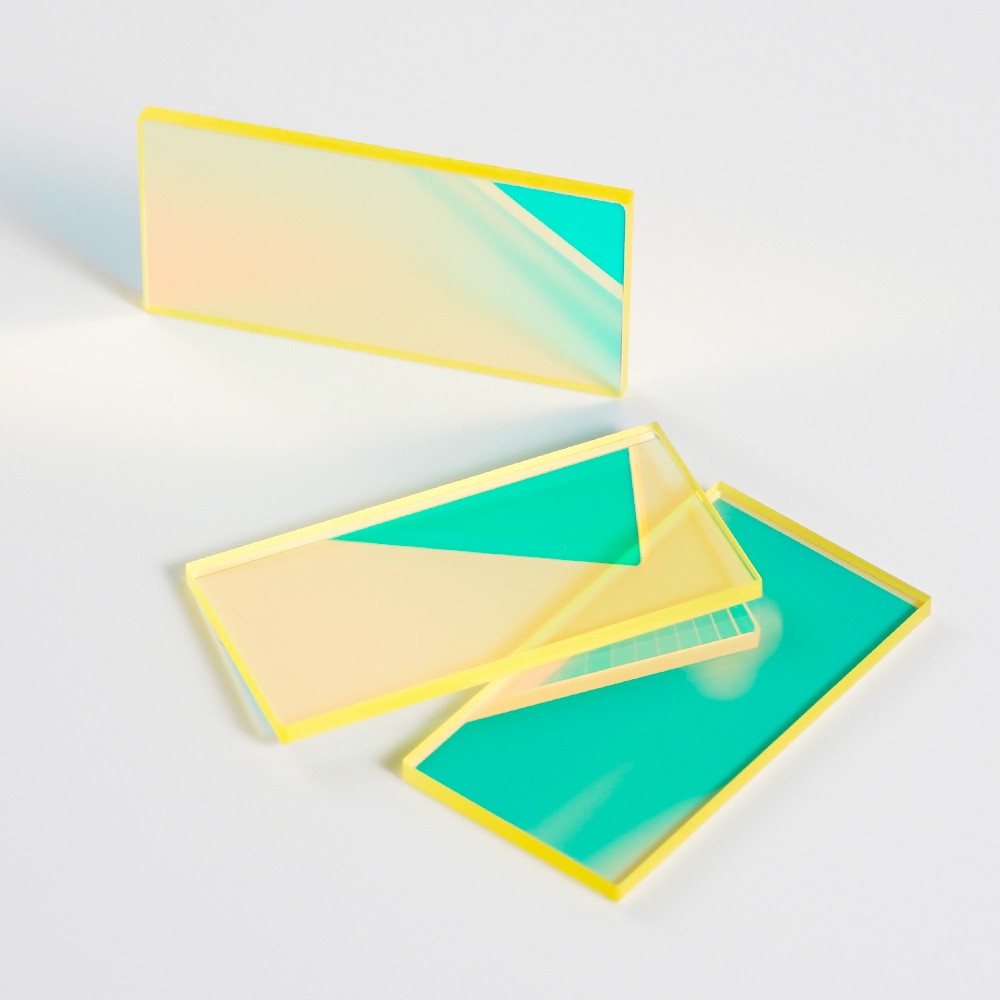

（BP525帶通濾光片）

3.發射濾光片（EmissionFilter,Em）：

功能：放置在探測器前，是最后的“質檢員”。它只允許樣本發出的特定波長的熒光通過，并堅決阻擋任何殘留的激發散射光。

廠家視角（參數指標）：

中心波長與帶寬：根據目標熒光的發射光譜確定（如收集GFP發射光，CWL=525nm，帶寬~30-50nm）。

阻擋特性（Blocking）：這是發射濾光片的靈魂所在。必須在激發光波長處（如488nm）具有極高的截止深度（OD>5，即允許透過的光小于百萬分之一），這是獲得高對比度、低背景圖像的關鍵。通常標注為“OD6@488nm”。

從廠家角度看，一套優秀的濾光片組，不僅僅是三個獨立的高性能濾光片，更是一個高度協同的系統。三者的參數必須根據用戶選擇的激光器和熒光探針進行聯動設計和匹配，任何一塊的性能短板都會導致整個成像系統的失敗。

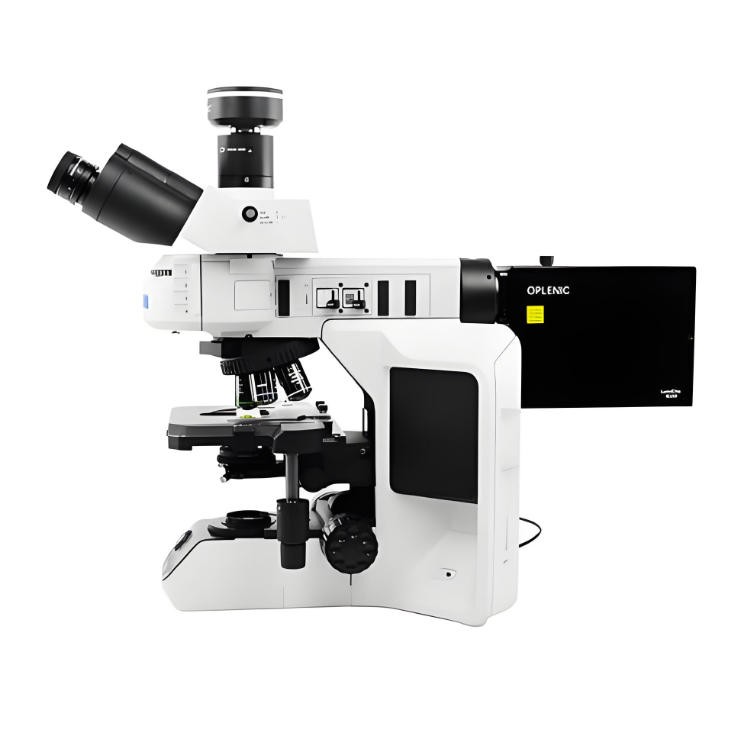

（熒光顯微鏡-圖源網絡，侵刪）

熒光顯微鏡的成像之旅，是一場光與物質相互作用后，被精密光學系統精準捕獲的完美協作。激光光源提供了強大而純凈的初始能量，定義了能夠被觀察的“顏色種類”；而濾光片組則是幕后英雄，憑借其納米級鍍膜技術帶來的精確波長控制能力，完成了從強噪聲中提取弱信號這一近乎不可能的任務，定義了圖像的“清晰度和可信度”。

作為光學鍍膜廠家，我們深知每一片濾光片都不只是一片玻璃，而是承載著研究人員對揭示生命奧秘的期待。我們追求的高透過率、高截止深度、陡峭的過渡區和卓越的環境穩定性等優秀指標，直接轉化為顯微鏡圖像更高的亮度、更低的背景、更優的信噪比和更長的使用壽命。正是這些看似微小的參數提升，共同推動了前沿科學研究邊界的不斷拓展，讓人類洞察微觀世界的能力達到了前所未有的高度。
