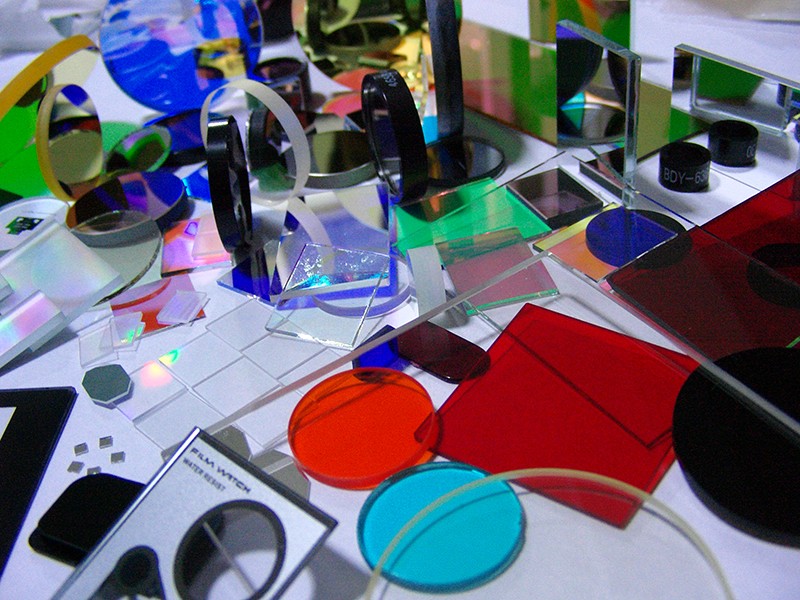

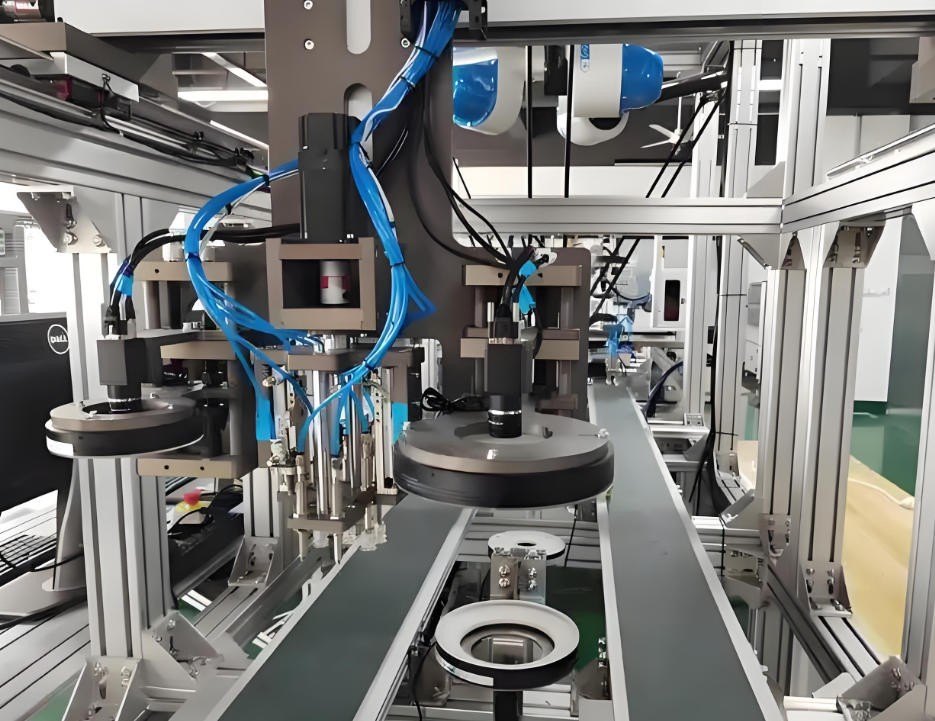

在自動化浪潮席卷全球制造業的今天，機器視覺系統充當著機器的“眼睛”，負責檢測、測量、識別和引導。然而，這雙“眼睛”所處的工業環境往往充滿挑戰：強烈的環境光、刺眼的鏡面反光、不可見的紅外干擾……如何才能讓它像人眼一樣“聚焦”于關鍵信息，忽略無關干擾？答案就在于一顆看似簡單卻至關重要的光學元件——濾光片。

（圖源網絡，侵刪）

一、根基：機器視覺的光學原理與濾光片的使命

一個標準的工業機器視覺系統，其光學路徑遵循著“光源-物體-鏡頭-傳感器”的流程：

可控光源照射目標→物體反射/透射/散射光線→鏡頭收集光信號→濾光片篩選光信號→圖像傳感器（CCD/CMOS）接收并轉換為電信號→處理器分析圖像

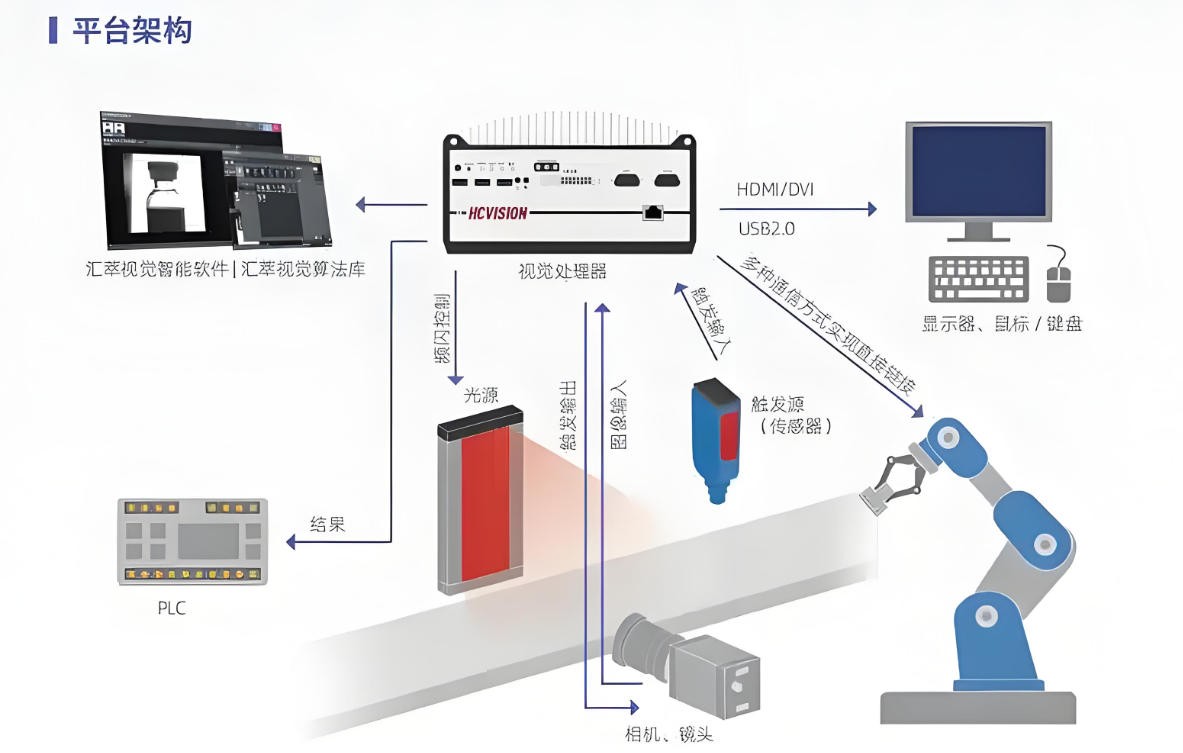

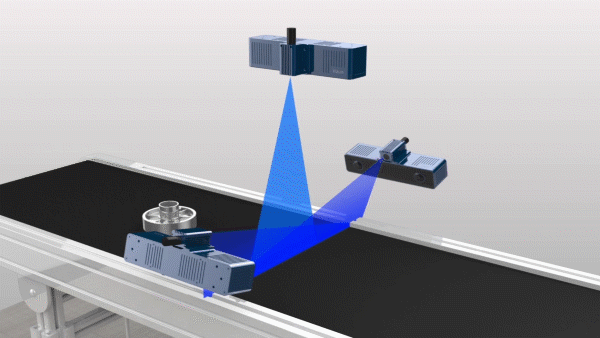

（機器視覺結構圖）

在這個鏈條中，濾光片扮演著最終“守門人”的角色。它的核心使命是基于光與物質相互作用的物理原理（吸收、干涉、偏振），對進入傳感器的光線進行“凈化”和“編輯”，具體包括：

抑制噪聲，提升信噪比（SNR）：阻擋環境光、雜散光等無關的“噪聲”光，只讓由可控光源產生的“信號光”通過。

增強特征對比度：選擇性透射與目標特征最相關的波段，使其在圖像中脫穎而出。

消除有害光：過濾掉高能量的紫外光或強紅外輻射，保護傳感器免受損傷。

精確控制光強：均勻衰減光線，防止過曝，確保圖像細節豐富。

沒有濾光片，機器視覺系統看到的可能只是一片模糊、過曝或充滿噪點的“混沌”世界。

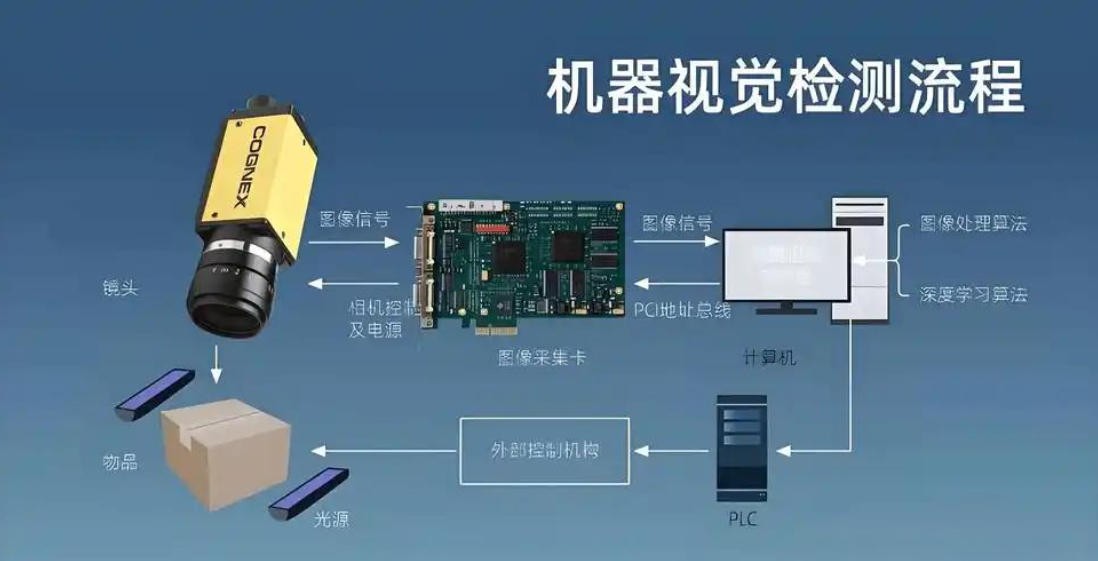

（機器視覺檢測流程）

（圖源網絡，侵刪）

二、實戰：多應用場景下的濾光片戰術解析

濾光片沒有“萬能鑰匙”，其選型完全由具體應用的光學挑戰決定。以下是幾個經典場景的深度剖析：

1.金屬表面劃痕與字符檢測

挑戰：金屬表面如同鏡子，產生強烈鏡面反射（眩光），掩蓋微小的劃痕、凹陷或印刷字符。

解決方案：偏振濾光片(PolarizingFilter)

光路與原理：采用低角度照明。在光源和鏡頭前分別加裝起偏器和檢偏器，并將兩者偏振方向調至垂直。鏡面反射光因偏振方向不變被完全阻擋（成像為黑），而劃痕處的散射光偏振態混亂，部分透過檢偏器（成像為亮），從而將微小缺陷轉化為高對比度圖像。

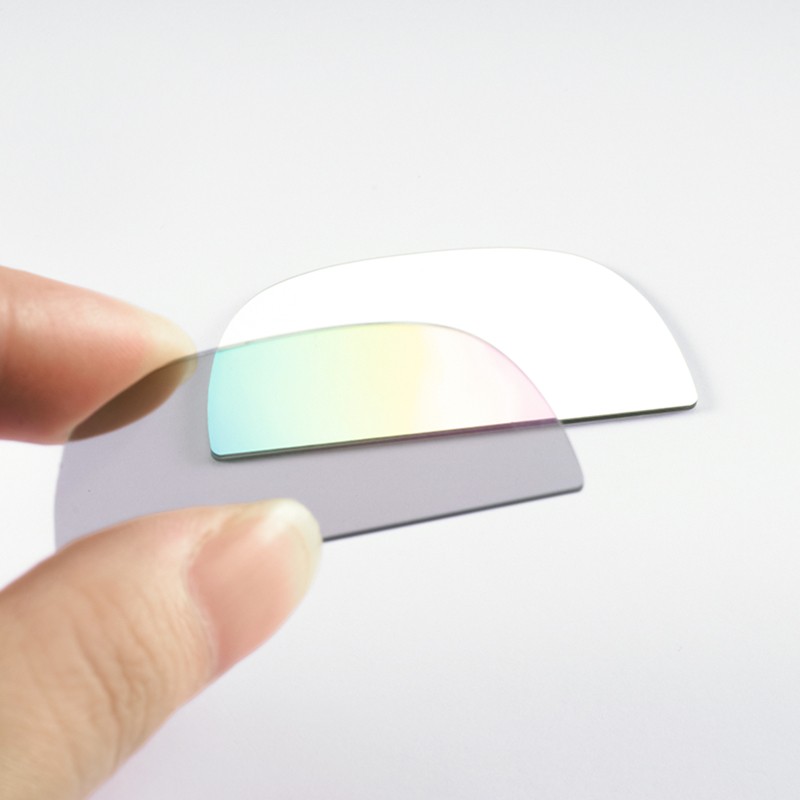

（偏振片）

關鍵參數：

類型：線性偏振片

消光比：>1000:1（比值越高，抑眩光能力越強）

透過率：>40%（保證高對比度下的進光量）

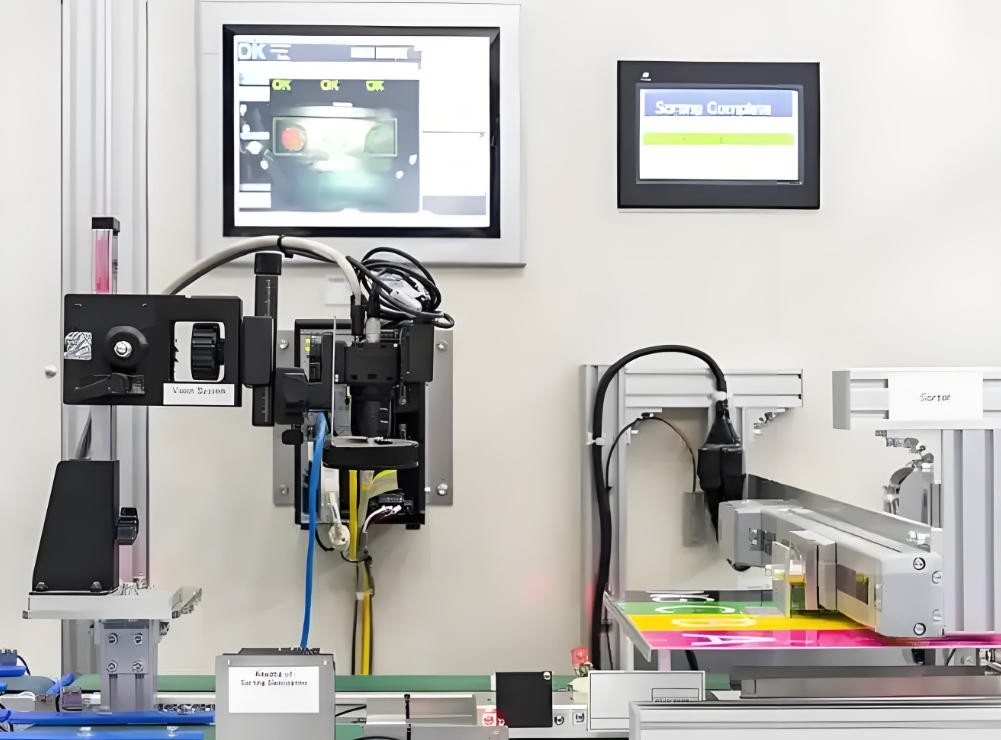

（DLIA工業缺陷檢測-圖源網絡，侵刪）

2.液晶屏（LCD/OLED）Mura缺陷檢測

挑戰：屏幕自身發光，微弱的亮度不均（Mura）易被環境光干擾淹沒，需要極高的信噪比。

解決方案：窄帶帶通濾光片(BandpassFilter)

光路與原理：在暗室中，屏幕顯示特定畫面。濾光片只允許屏幕發光光譜中一個極窄波段（如中心波長550nm）通過，而劇烈阻擋光譜分布不同的環境光，從而精準提取屏幕自身的發光信號。

關鍵參數：

中心波長(CWL)：嚴格匹配屏幕發光主波長（如525nm或625nm）

半高寬(FWHM)：10-20nm（越窄抗干擾能力越強）

峰值透過率：>90%

阻擋深度：OD>5(300-1100nm)（在寬光譜范圍內強力阻擋）

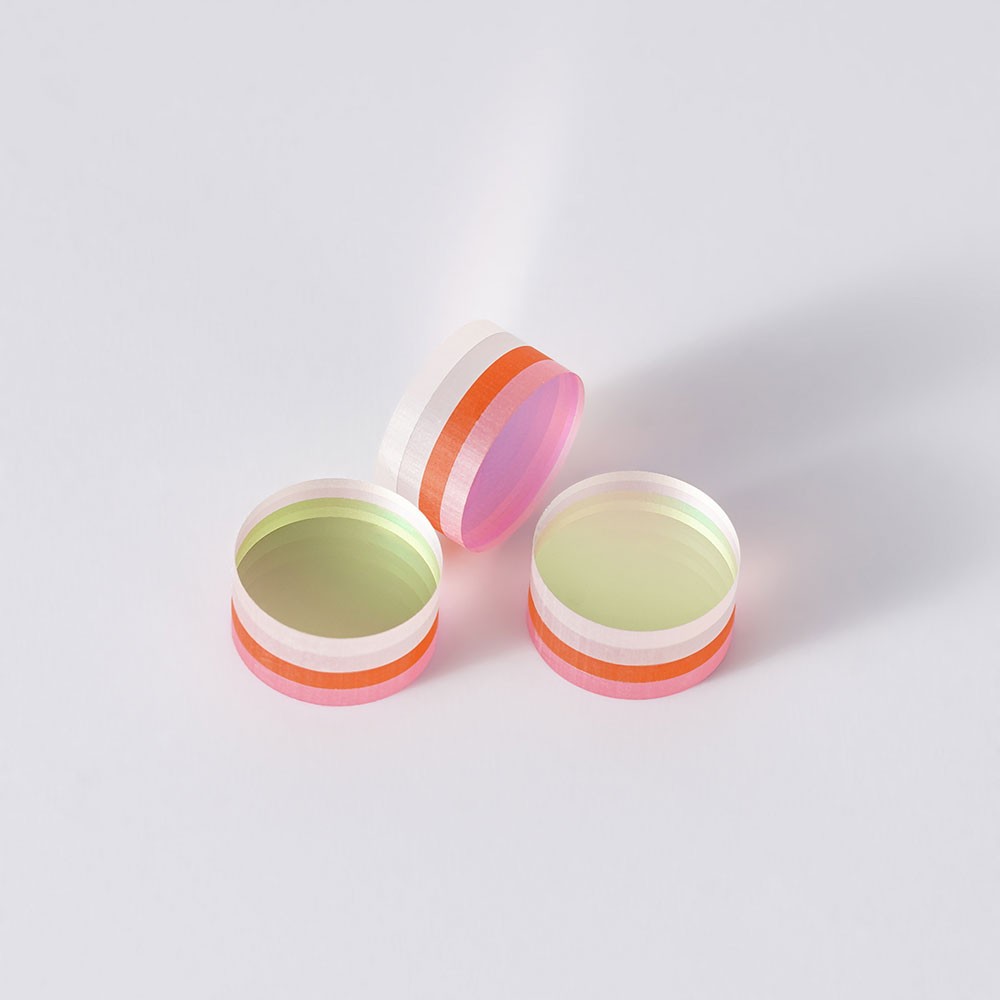

（NBP625窄帶濾光片）

3.高溫工件尺寸測量

挑戰：高溫金屬件發出強烈的紅外熱輻射，強度遠超照明光源的反射光，導致圖像過曝一片白，無法看清邊緣。

解決方案：帶通濾光片(BandpassFilter)

光路與原理：采用高功率藍光LED主動照明。濾光片精確匹配藍光波長（如450nm），高效透過其反射信號，同時猛烈阻擋工件發出的紅外光，從而在“熱噪聲”中提取出清晰的冷光圖像。

關鍵參數：

中心波長(CWL)：嚴格匹配光源中心波長（如450±2nm）

半高寬(FWHM)：30-50nm（平衡通光量與抑噪能力）

紅外區阻擋：800-1200nm,OD>6（透射率<0.0001%，成敗關鍵）

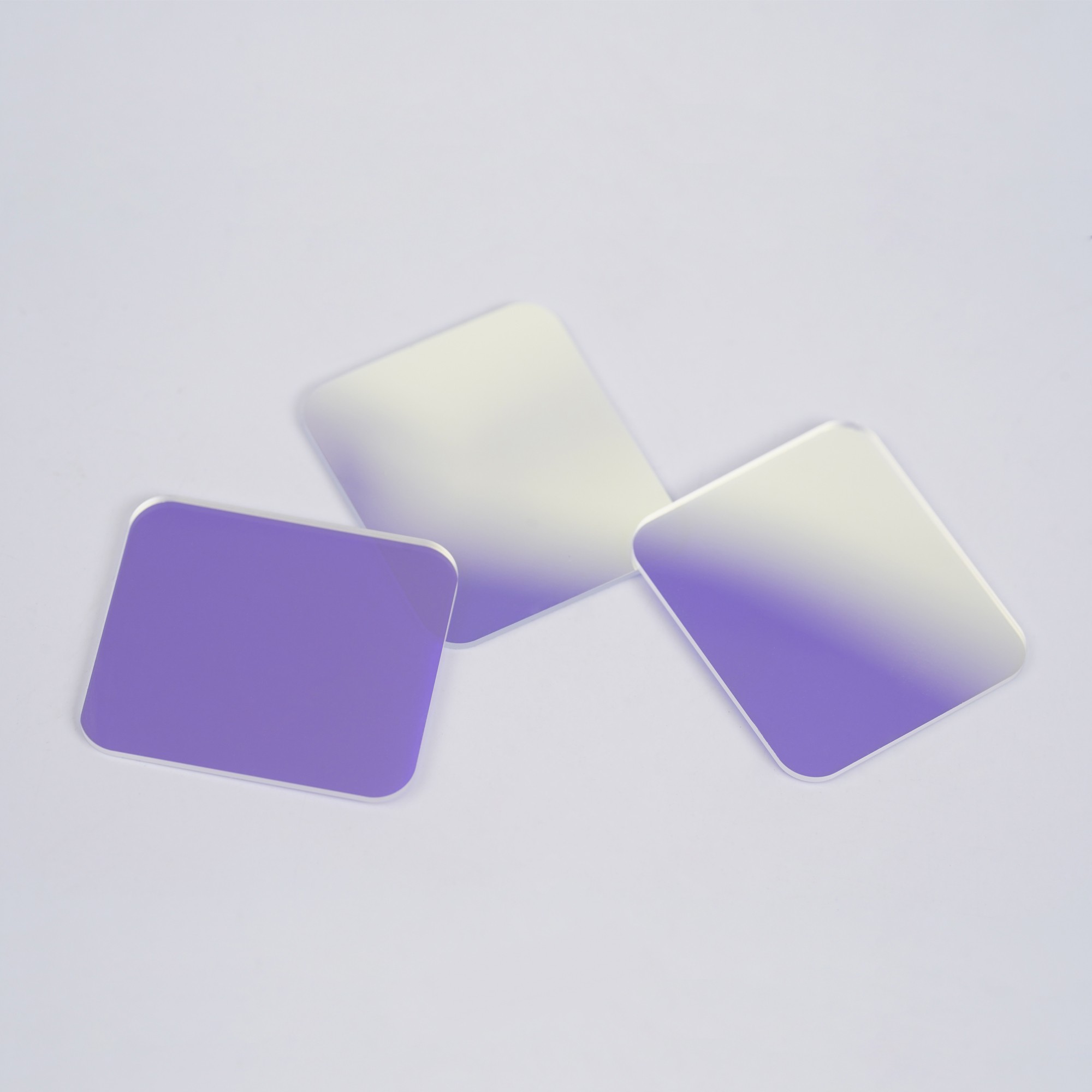

（BP450帶通濾光片）

4.食品分選與真彩色識別

挑戰：環境光變化導致顏色判斷失準；傳感器對近紅外光敏感，物體顏色與人眼所見不符。

解決方案：紅外截止濾光片(IRCutFilter) 或 中性密度濾光片(NDFilter)

光路與原理：IRCutFilter能砍掉傳感器敏感但人眼不可見的近紅外光，確保采集的彩色圖像與人眼視覺一致，避免誤判。NDFilter則在強光下均勻減光，防止過曝，保留細節。

關鍵參數：

IRCutFilter：截止波長650-700nm，可見光區透過率>90%，紅外區OD>4。

NDFilter：光學密度（OD值），如OD0.6表示透光率25%。

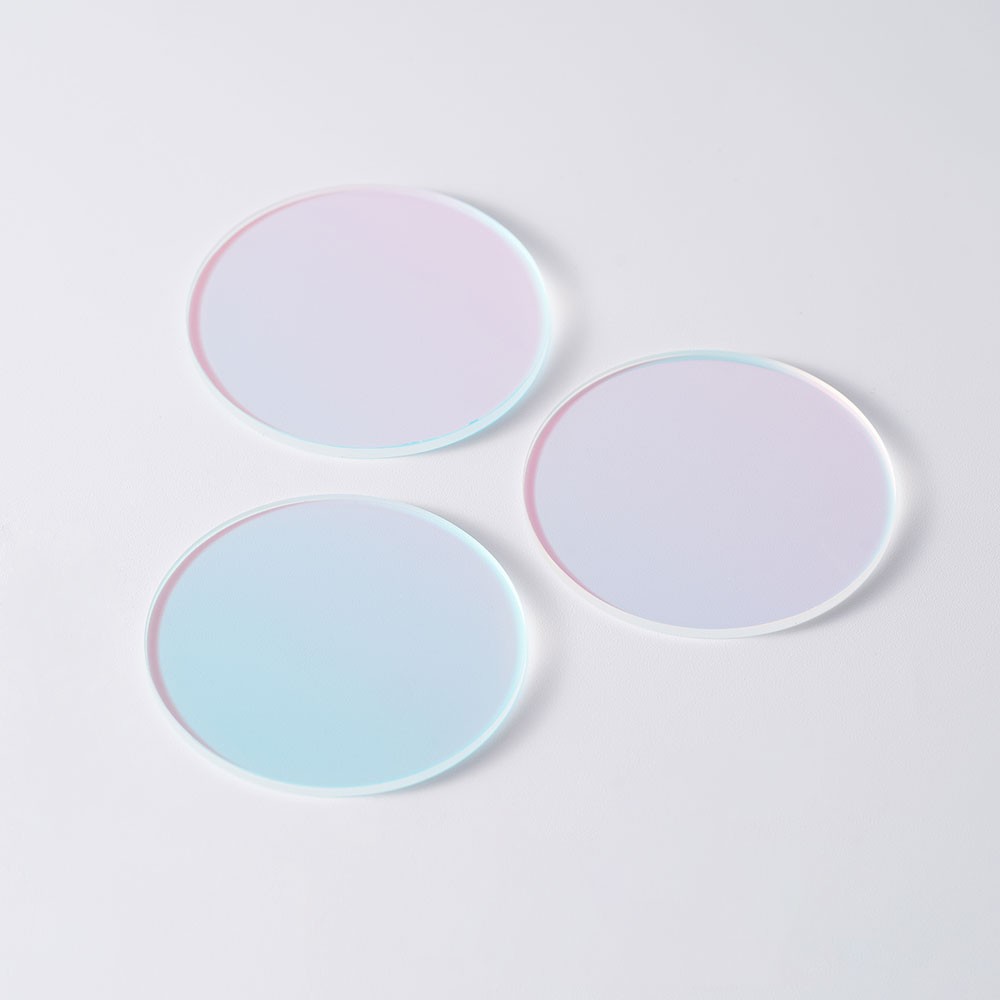

（IR-CUT650紅外截止片）

三、核心：濾光片關鍵參數規格解讀

了解以下參數，是正確選型的基石：

四、總結：濾光片選型的核心思路

選擇濾光片，是一個系統的“提問-解答”過程：

定義干擾源：是什么在妨礙成像？是環境光？鏡面眩光？紅外熱輻射？還是過曝？

定義信號光：我需要看到的是什么？是特定顏色的反射光？偏振態改變的散射光？還是激發的熒光？

選擇戰術：

抗反光→ 偏振濾光片

抗雜散光、提純信號→ 帶通/陷波濾光片

抗紅外輻射→ 短波通/紅外截止濾光片

防過曝、控光強→ 中性密度濾光片

量化參數：根據光源、相機和檢測要求，確定CWL、FWHM、OD值、消光比等具體數值。

濾光片雖小，卻是機器視覺系統中將光學物理知識轉化為工程實踐的關鍵橋梁。它通過精準的光譜控制，賦予工業相機“去偽存真”的智慧，讓它在最復雜苛刻的工業環境中也能明察秋毫。理解其原理與應用，無疑是駕馭機器視覺這項強大技術的重要一環。
