從太空俯瞰地球，我們看到的不僅是壯麗的山河，更是蘊含豐富信息的“光譜畫卷”。現代多光譜遙感衛星，正是解讀這幅畫卷的關鍵儀器。它超越了人眼可見的“紅綠藍”，通過捕捉多個特定波段的光譜信息，實現對地球表面物質成分、健康狀況的精準診斷。在這一過程中，光學濾光片扮演著猶如“光譜篩子”和“顏色分離器”的核心角色。

（圖源網絡，侵刪）

一、 設備簡介：多光譜相機——衛星的“慧眼”

多光譜遙感衛星的核心載荷之一是多光譜相機。它并非簡單地拍攝一張彩色照片，而是同步或快速連續地獲取同一地物在多個離散、狹窄光譜波段上的圖像。

核心任務：在可見光（約400-700納米）到近紅外（700-1000+納米），甚至短波紅外波段，設置數個至數十個觀測通道。例如，一個典型的農業監測衛星可能包含：

藍波段（~450nm）：用于水體穿透、土壤特性分析。

綠波段（~560nm）：反映植被綠度峰值，監測葉綠素。

紅波段（~670nm）：位于葉綠素吸收谷，對植被密度敏感。

近紅外波段（~800nm）：植被細胞結構強反射區，是監測生物量、作物健康的關鍵。

紅邊波段（~720nm）：介于紅與近紅外之間，對植被脅迫極為敏感。

應用價值：通過計算不同波段的反射率比值（如歸一化植被指數NDVI），科學家可以量化植被覆蓋度、評估農作物長勢、監測森林病蟲害、區分礦物類型、識別水體污染等。

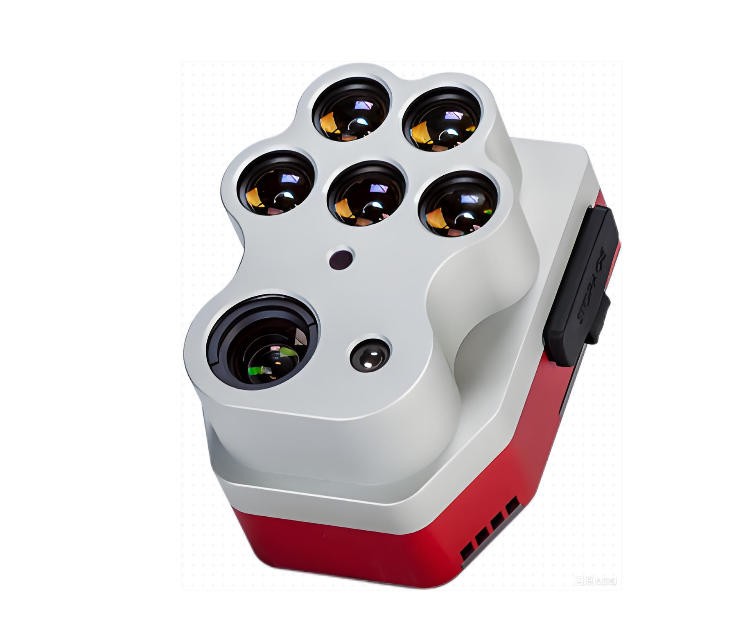

（多光譜相機-圖源網絡，侵刪）

二、 光學系統原理：從混合光到離散光譜

多光譜相機的光學系統核心目標是實現“光譜分光”，即將進入鏡頭的地物混合反射光，精確分離到預設的各個波段通道。主流技術路徑主要有兩種：

分光棱鏡型多光譜相機

原理：光線通過前置物鏡后，由一個精密的多面體分光棱鏡進行分離。該棱鏡利用不同波長光在玻璃介質中折射率不同的特性，將入射光在空間上“劈開”，使不同波段的光線以微小角度分離，并投射到探測器芯片的不同區域或不同的探測器芯片上。

優點：所有波段同步曝光，無時間差，非常適合對快速運動目標（如低軌衛星對地成像）進行幾何一致性極高的成像。圖像配準精度高。

濾光片角色：在分光棱鏡的每個出射光路末端，仍需集成一個窄帶干涉濾光片，用于進一步純化該通道的光譜，確保每個探測器只接收到目標波段的信號，剔除其他波段雜散光的干擾。

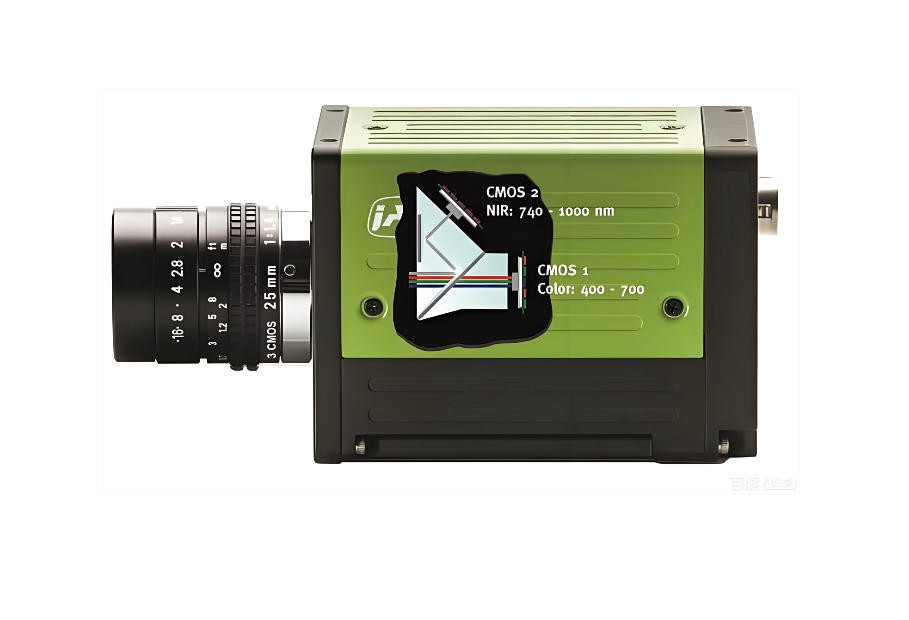

（多光譜棱鏡相機）

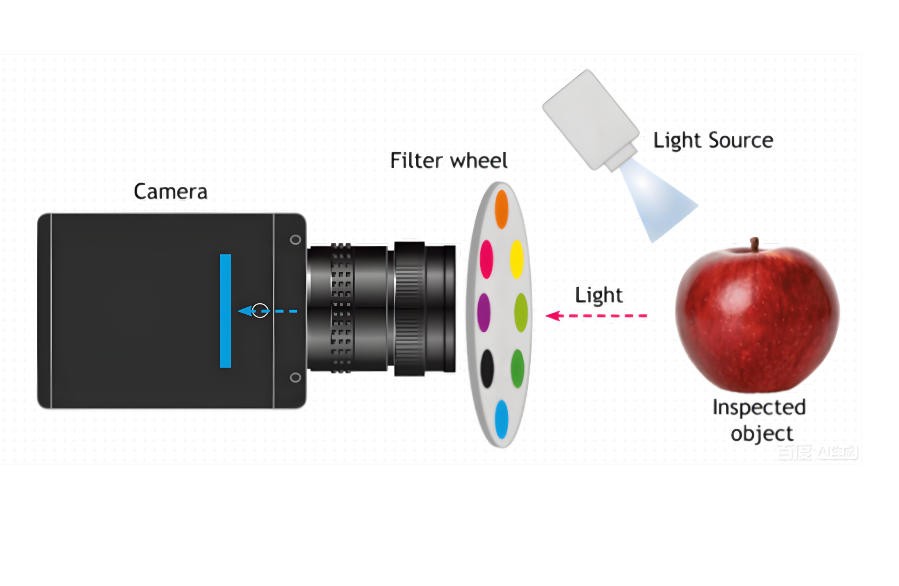

濾光片輪型多光譜相機

原理：系統共用一個成像探測器。在一個可高速旋轉的輪盤上，安裝著多個不同波段的窄帶濾光片。成像時，濾光片輪依次旋轉，使每個濾光片短暫地置于光路中，從而實現不同波段圖像的時序采集。

優點：系統結構相對簡單，易于更換或擴展波段（更換濾光片輪）。成本較低。

缺點：波段間存在采集時間差，對平臺穩定性要求高，否則可能導致多波段圖像間存在配準誤差。多用于無人機或對實時性要求不苛刻的衛星任務。

（圖源網絡，侵刪）

多相機陣列型

原理：使用多個獨立的相機，每個相機前安裝一個特定波段的濾光片，從不同角度或通過分光鏡觀察同一目標區域，然后進行圖像融合。

應用：常見于對廣角或立體成像有需求的任務。

無論采用何種分光原理，高精度的光學濾光片都是確保各光譜通道“純凈度”和“準確性”的最后一道，也是至關重要的一道關卡。

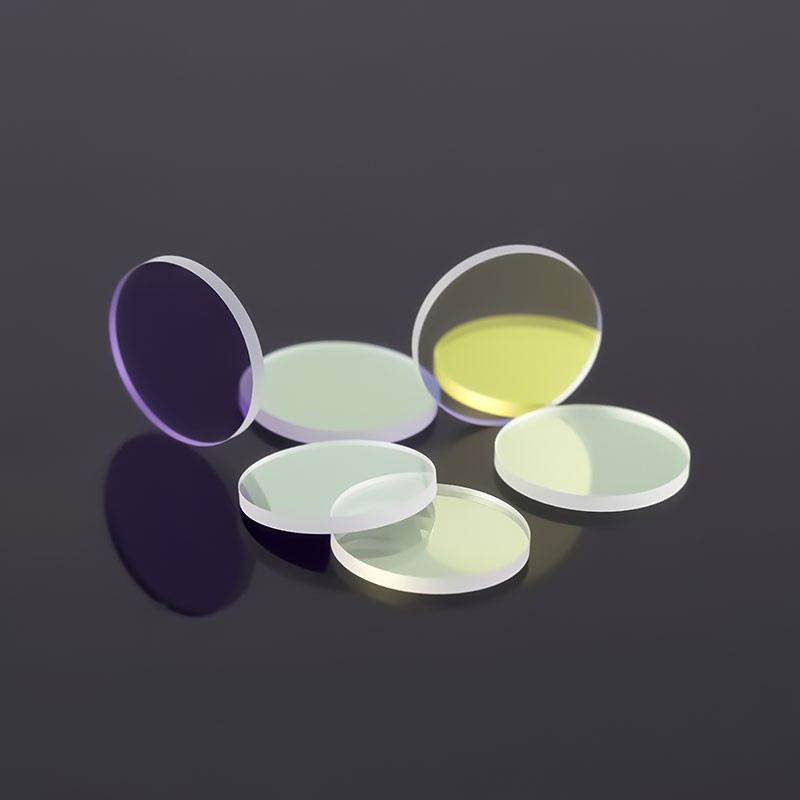

（RGB濾光片）

三、 核心元件：光學濾光片的類型與規格

在多光譜遙感中，濾光片絕非普通的彩色玻璃，而是基于薄膜干涉原理設計的精密光學元件。

主要類型：

帶通濾光片：最核心的類型。只允許一個特定狹窄波長范圍（如帶寬10納米的近紅外光）透過，強烈截止其兩側的所有其他光線。

長波通/短波通濾光片：用于隔離特定光譜區域，例如，在近紅外探測器前使用短波通濾光片截止可見光，或用于消除二級、三級衍射雜光。

漸變?yōu)V光片：一種特殊類型，其透射波長在空間上呈線性變化。與線性探測器結合，可以在推掃成像時，讓探測器上不同的像元對應接收不同波段的信號，實現無需運動部件的光譜掃描，是高光譜成像的常見技術。

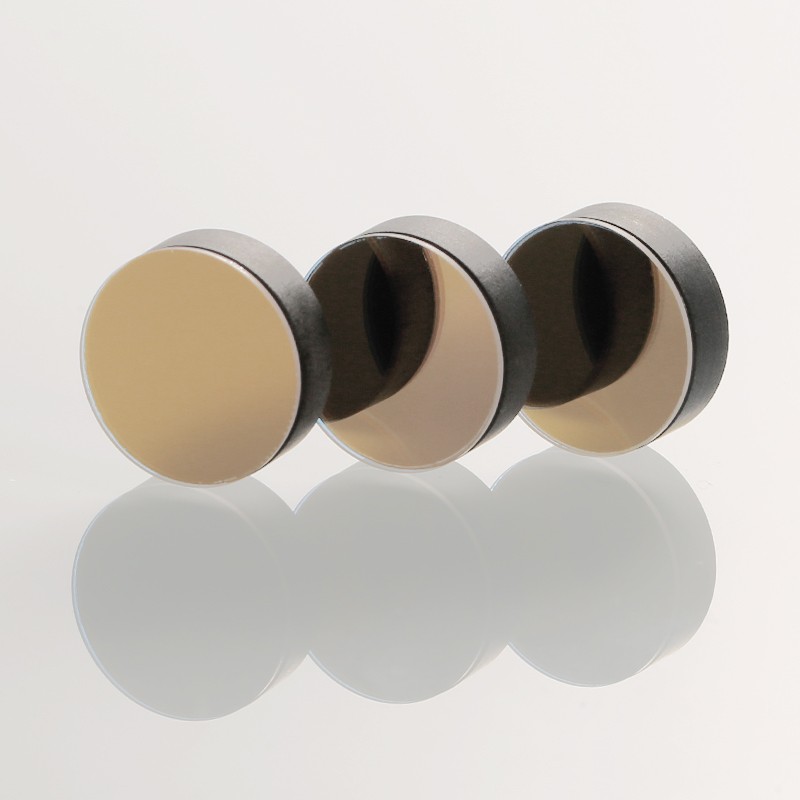

（BP842窄帶濾光片）

關鍵性能參數規格（定制化核心）：

盡管衛星載荷的濾光片均為高度定制，但其規格描述遵循一套通用的光學參數體系：

中心波長：濾光片透射率峰值對應的波長（如 842.0 nm）。需根據科學目標（如特定植被指數、礦物特征峰）精確設定。

帶寬：通常指半高全寬，即透射率降至峰值一半時所對應的波長寬度（如 FWHM = 10 nm）。帶寬越窄，光譜分辨率越高，但通光量會降低。

峰值透射率：在中心波長處的最大透光效率（如 >85%）。越高越好，能提升系統信噪比。

截止范圍與截止深度：規定在目標波段之外需要被阻擋的光譜范圍（如 400-1100 nm 內，除通帶外），以及阻擋的程度（如截止帶光密度 OD > 4，即透射率 < 0.01%）。這直接決定了通道間的串擾水平，是多光譜數據純度的生命線。

入射角：光線入射到濾光片的角度會輕微改變其透射特性。設計時必須明確工作入射角（通常為 0° 或小角度），并在該角度下測試性能。

面型精度與基片材質：濾光片通常需要貼合探測器或集成在復雜光路中，其表面平整度（λ/10 級別）和材質（如熔融石英，具有低熱膨脹系數和高硬度）對成像質量和環境適應性至關重要。

環境穩定性：必須承受火箭發射的劇烈振動、太空中的高真空、極端溫度循環（-50°C 至 +70°C）及宇宙射線輻照，確保性能在整個任務期內不退化。

多光譜遙感衛星的光學系統，是一個集精密光學、材料科學、機械工程于一體的復雜系統。其中，定制化的光學濾光片作為“光譜守門人”，其性能直接決定了最終獲取的地球光譜數據是否真實、可靠。每一個波段的精確設定，每一納米帶寬的嚴格控制，都是為了在地球浩瀚的光譜信息中，精準地捕捉到那些揭示森林健康、作物饑渴、礦藏蹤跡或污染擴散的微弱“色彩密碼”。隨著遙感技術向更高光譜分辨率（高光譜）和更寬覆蓋范圍發展，對濾光片的設計與制造工藝也提出了前所未有的挑戰，持續推動著這一微小卻關鍵的光學部件向前演進。
