增強現實AR眼鏡光學鏡片應用解析
增強現實（AR）眼鏡的終極體驗，最終凝結于佩戴者眼前的方寸之間——那片承載虛實融合的光學鏡片。這片薄薄的元件，是光機、算法與交互的物理交匯點，其性能直接決定了虛擬信息的清晰度、真實感與舒適性。值得注意的是，在AR眼鏡的整體成本構成中，光學顯示模組往往占據高達43%的比例，其重要性不言而喻。因此，選擇輕量、小型、高性能的全彩顯示方案與相匹配的光學鏡片，是打造卓越AR體驗的基石。
（圖源網絡-侵刪）
目前，市場主流的光學方案主要對應四大核心鏡片類型：組合式棱鏡鏡片、自由曲面樹脂鏡片、陣列光波導平板鏡片與衍射光波導鏡片。每一種鏡片都代表著獨特的光學設計哲學、材料科學應用，并伴隨著極其嚴苛的鍍膜工藝要求，共同塑造了從消費級到專業級AR設備的視覺體驗鴻溝。

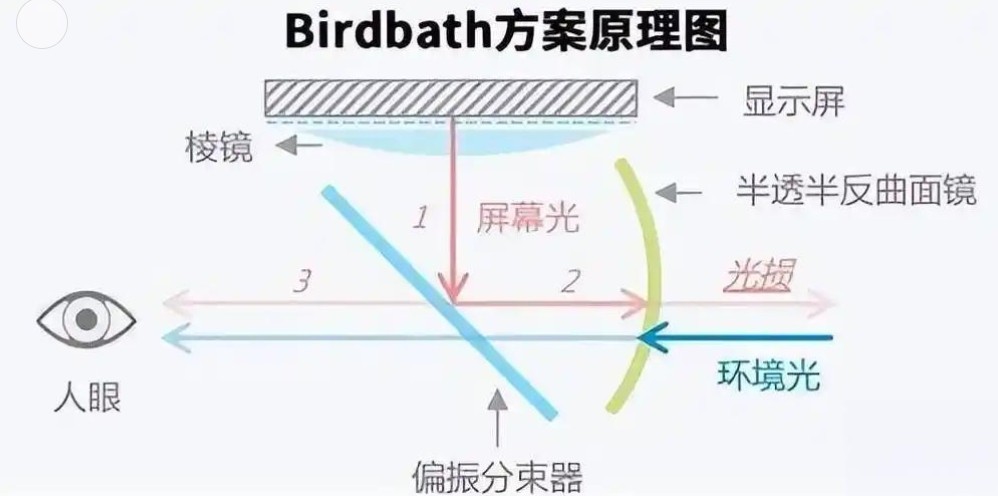

一、組合式棱鏡鏡片：BirdBath方案的核心
鏡片通用名稱：組合式棱鏡光學模組或折反式光學鏡組
代表產品應用：華為Vision Glass、雷鳥Air 1代、Nreal Air
結構與命名解析：此方案并非單一鏡片，而是一個由多片光學元件構成的光學引擎。其核心部件包括：
成像準直透鏡：通常為一片小型非球面透鏡，負責將微顯示器的光線準直。
分光棱鏡（Beam Splitter Prism）：核心光學元件，為45度角放置的直角棱鏡或楔形棱鏡，表面鍍有特殊膜層。

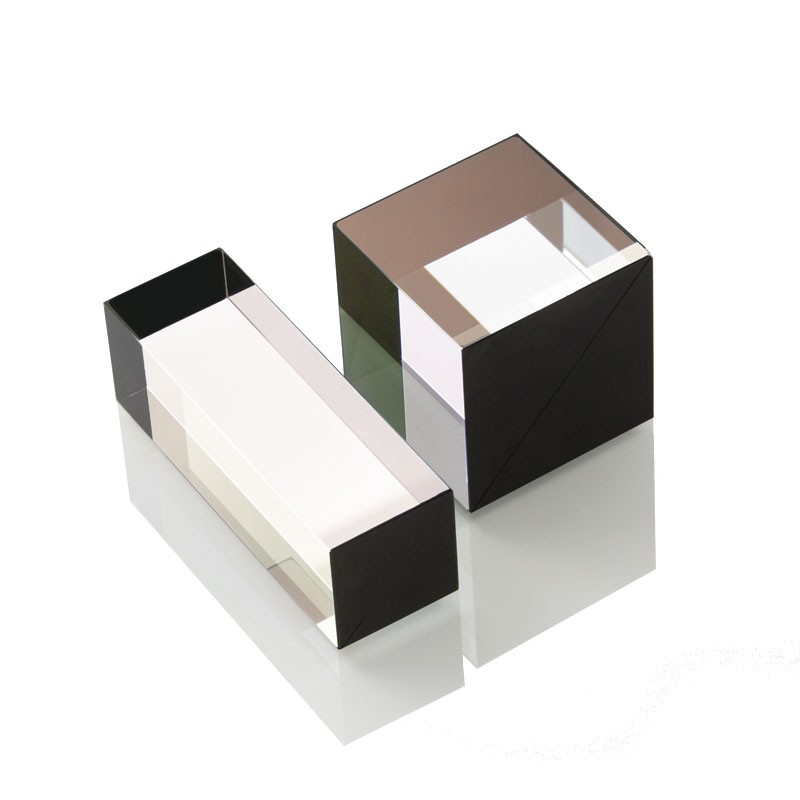

（分光棱鏡）
曲面反射鏡（Curved Combiner）：即用戶看到的主要“鏡片”，實則為內側鍍有高反膜的樹脂曲面基底，用于反射虛擬圖像并透過真實世界。

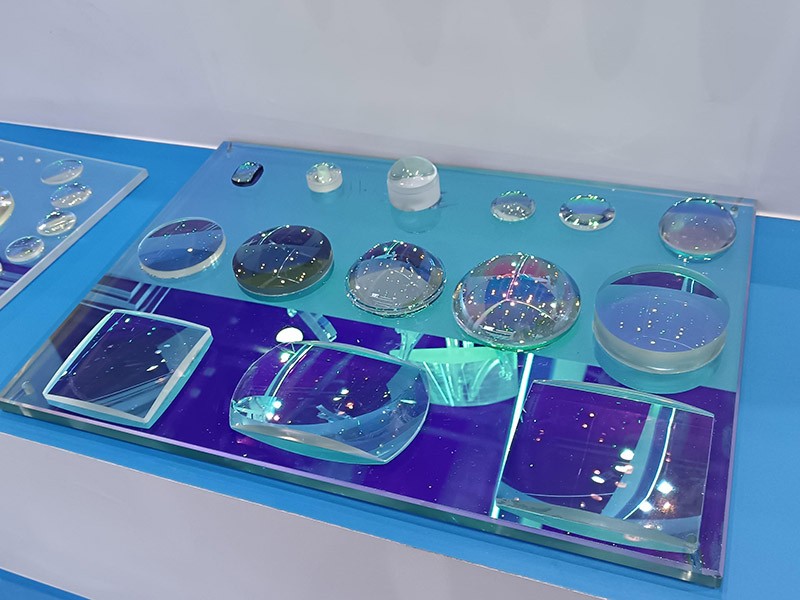

（曲面鏡）
核心光學與物理參數：
| 參數類別 | 典型規格與要求 |
| 系統光效 | 15% - 25% （顯示光路） |
| 整體透光率 | > 85% （環境光路） |
| 視場角 (FOV) | 45° - 50° |
| 出瞳距離 (Eye Relief) | 18 - 25 mm |
| 關鍵鍍膜需求 | 分光棱鏡：50/50半透半反膜，寬光譜、低偏振敏感性。 曲面反射鏡：>95%反射率（顯示光波段），高環境光透過率。 |
二、自由曲面樹脂鏡片：直透式方案的基石
鏡片通用名稱：自由曲面光學鏡片或非球面樹脂合光鏡
代表產品應用：Rokid Max、XREAL Air 2、雷鳥Air Plus
結構與命名解析：這是最常見的單一鏡片形態，外觀似加厚的普通眼鏡片。其采用高折射率光學樹脂，通過自由曲面（Freeform Surface） 設計，將來自側上方或側方的微顯示器光線，精確折射并放大至人眼視網膜。光線在鏡片內部折射一次或多次，最終與真實視野融合。
核心光學與物理參數：
| 參數類別 | 典型規格與要求 |
| 鏡片材質折射率 | 1.60, 1.67, 1.74 （樹脂） |
| 單面表面反射率 | < 0.5% （鍍增透膜后） |
| 鏡片整體透光率 | > 90% （僅鏡片本身） |
| 面型精度 (RMS) | < 0.1 μm |
| 阿貝數 (Abbe Number) | > 35 （以減小色散） |
| 視場角 (FOV) | 50° - 55° |
| 關鍵鍍膜需求 | 寬帶增透膜（BBAR）：覆蓋400-750nm，單面平均反射率需降至0.3%以下，以消除重影并提升對比度。通常需雙面鍍膜。 |

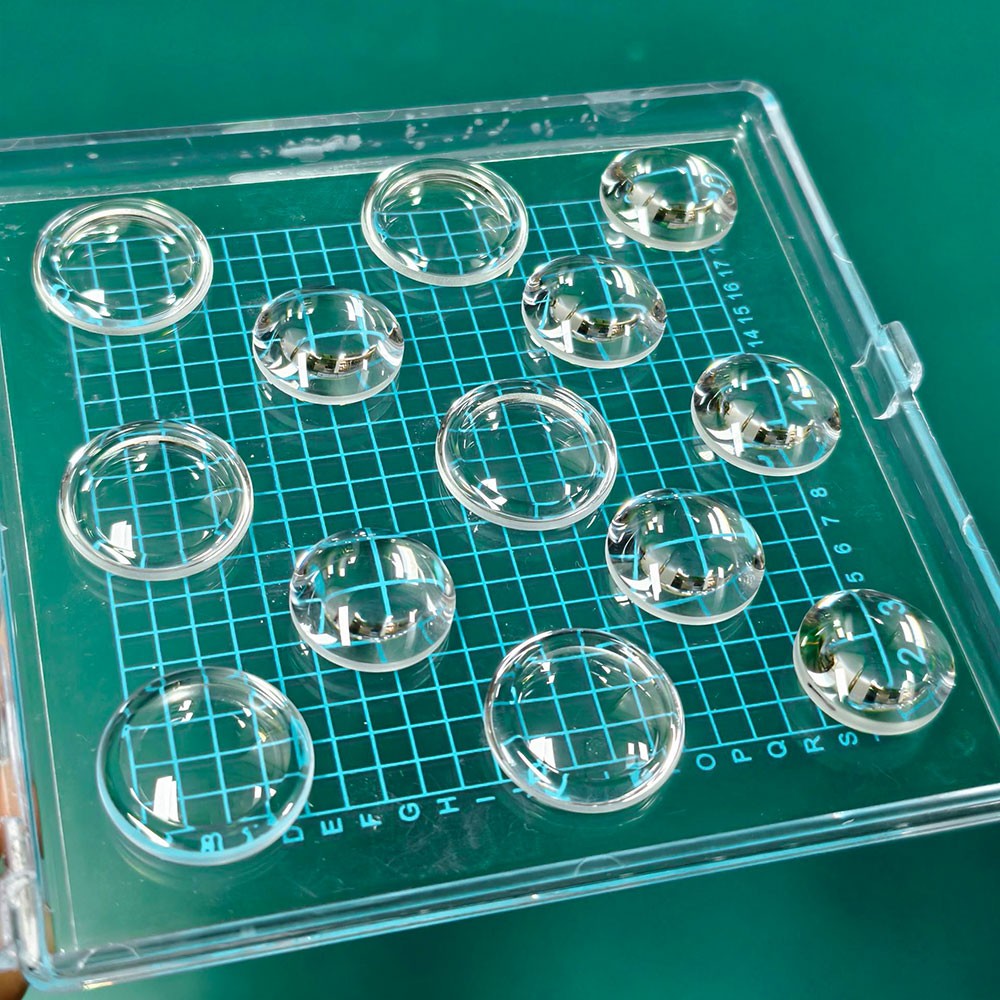

（非球面透鏡）
三、陣列光波導平板鏡片：幾何光波導的載體
鏡片通用名稱：陣列波導板或幾何光波導鏡片

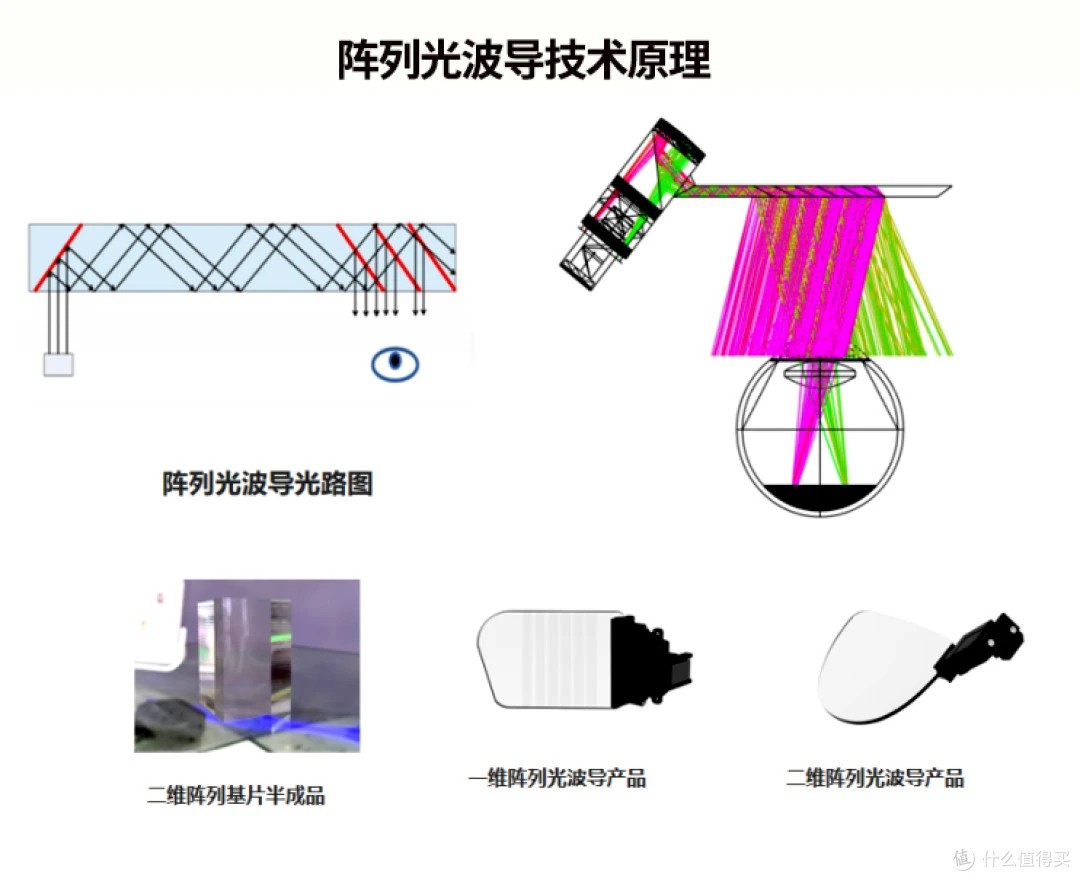

（陣列光波導技術原理）
陣列光波導是通過陣列反射鏡堆疊實現圖像的輸出，這種技術具備出色的成像效果，但其制備工藝較為復雜。
代表產品應用：部分行業級AR設備、如亮亮視野、聯想晨星早期型號
結構與命名解析：這是一片外觀為平整的玻璃薄板。其核心技術在于玻璃內部通過精密加工形成的嵌入式反射面陣列。光線從耦合區進入波導，在一對平行的玻璃表面間發生全反射傳播，并被內部的多個反射面陣列“接力式”地逐次耦出，擴展至更大的眼動范圍（Eyebox）。
核心光學與物理參數：
| 參數類別 | 典型規格與要求 |
| 基底材質 | 光學玻璃（如肖特N-BK7, H-ZLAF） |
| 鏡片厚度 | 1.5 - 3.0 mm |
| 表面平整度 | < λ/2 @ 633nm |
| 系統光效 | 15% - 30% |
| 眼動范圍 (Eyebox) | 顯著大于前兩種方案（如15mm×10mm） |
| 圖像均勻性 | > 80% |
| 關鍵鍍膜需求 | 內嵌反射面局部高反膜：需在微米級斜面上實現均勻、高反射率的膜層沉積。玻璃外表面需鍍制高性能增透膜。 |
四、衍射光波導鏡片：表面光柵技術的體現

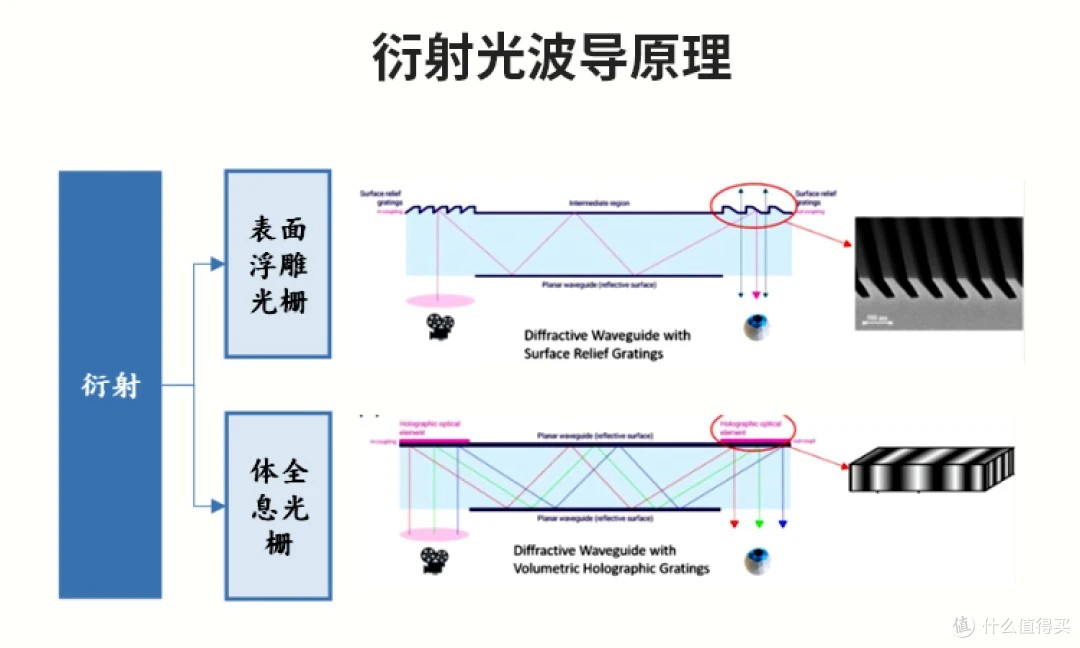

（衍射光波導技術原理）
衍射光波導的顯示原理是通過光柵衍射的方式將光機出射的光通過光柵耦入波導，再通過光柵耦出至人眼。
鏡片通用名稱：衍射光波導片或表面浮雕光柵波導
代表產品應用：微軟Hololens 2、Magic Leap 2、OPPO Air Glass 2
結構與命名解析：這是當前技術最前沿、工藝最復雜的鏡片類型。其本體是一片超高折射率的玻璃或樹脂平板。核心結構是在鏡片表面或內部通過納米壓印或光刻技術制造的周期性衍射光柵結構（如表面浮雕光柵）。光通過衍射效應而非幾何反射在波導中傳播并耦出，可實現極致的輕薄化。
核心光學與物理參數：
| 參數類別 | 典型規格與要求 |
| 基底折射率 | > 1.8 （玻璃或高折樹脂） |
| 光柵周期 | 300 - 500 nm |
| 光柵深度 | 100 - 200 nm |
| 衍射效率（單級） | > 70% |
| 色散控制 | < 5個像素的色差（全視場） |
| 波前誤差 (RMS) | < λ/4 |
| 關鍵鍍膜需求 | 納米結構修飾膜：在光柵頂部鍍制高折射率介質膜（如TiO?, Si?N?），以精確調制相位和衍射效率。對膜厚均勻性控制要求達到原子層級別（±1-2nm）。 |
從組合式棱鏡鏡片的成熟穩定，到自由曲面樹脂鏡片的性能均衡，再到陣列波導板的視覺擴展，直至衍射光波導片的輕薄前沿，AR光學鏡片的演進史就是一部對光駕馭能力的進階史。每一種鏡片類型都對應著一套完整且苛刻的光學指標，而這些指標的最終實現，極大程度依賴于與之匹配的精密鍍膜技術。了解鏡片本身，是洞察AR光學能力邊界的第一步。
