數碼單鏡反光相機（Digital Single-Lens Reflex Camera）是光學、機械與電子技術結合的典范。其核心魅力在于，它通過一套精密的光學鏡片與反射系統，實現了攝影者透過鏡頭“所見即所得”的實時觀察體驗。這套系統不僅是一個取景器，更是一個完整的光學預覽與測量系統，下面我們將從單反相機的光學工作原理，并詳細解讀其核心光學組件。

（圖源網絡-侵刪）

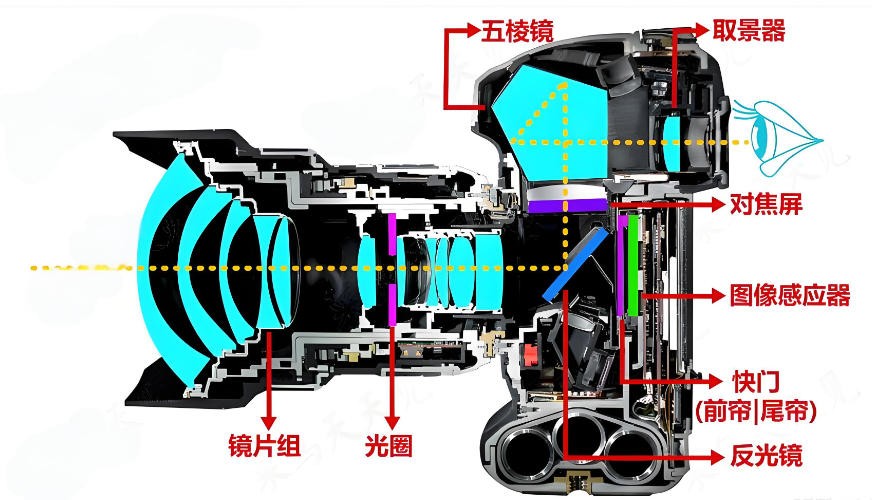

一、單反相機光學系統核心原理：光路分時復用

單反相機光學系統的精髓在于一條可被動態切換的光路。其核心部件包括：可動反光鏡、對焦屏、五棱鏡（或五面鏡）、目鏡以及最重要的可更換鏡頭。

工作原理流程：

1.取景階段：光線通過攝影鏡頭進入機身。一塊呈45°角放置的快速復位反光鏡將絕大部分光線向上垂直反射，射向機身上方的對焦屏。對焦屏將鏡頭形成的光學影像轉化為一個可視的、帶有對焦輔助（如裂像、微棱）的實像。此實像的光線隨后進入五棱鏡，經過兩次精確的反射（將上下、左右顛倒的影像校正為正常的正像），最終通過目鏡進入人眼。

2.曝光階段：

當用戶完全按下快門按鈕時，機身執行一系列精密的機械動作：

光圈收縮至預設值。

反光鏡瞬間向上彈起（即“翻起”），讓開光路。

快門幕簾打開。

此時，光線不再被反射，而是直接穿過已打開的快門，全部投射到圖像傳感器（CMOS/CCD） 上進行曝光。

3.復位階段：曝光結束后，快門關閉，反光鏡回落至45°位置，光圈恢復全開，光路重新切換回取景狀態，為下一次構圖和拍攝做準備。

這套“光路分時復用”機制，確保了取景與成像使用完全一致的光學路徑，從根本上消除了視差，實現了真正的“所見即所得”。

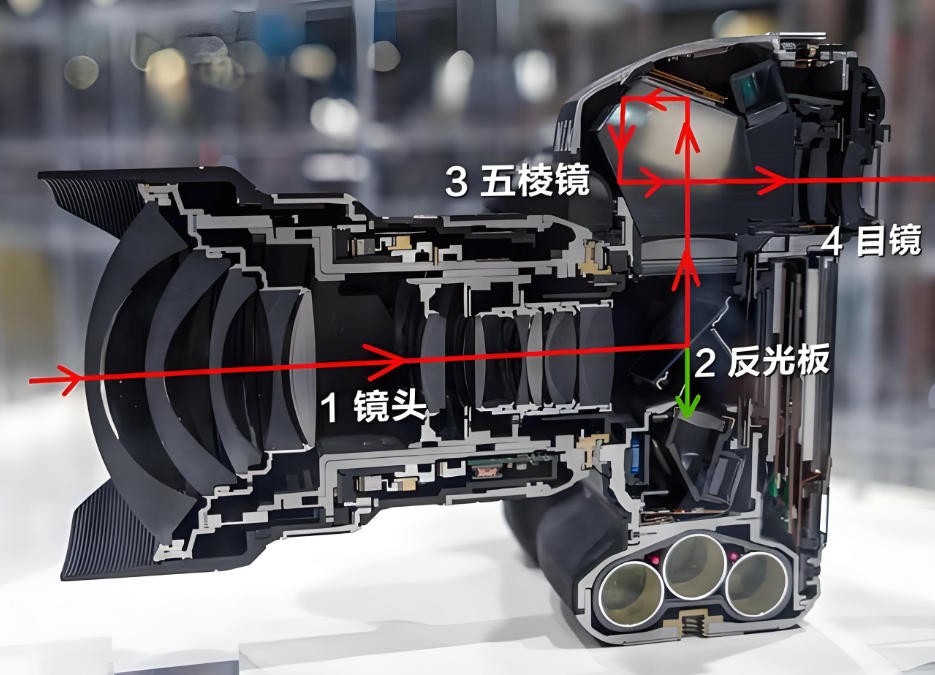

（圖源網絡，侵刪）

二、核心光學組件應用與參數深度分析

1. 成像核心：可更換攝影鏡頭

鏡頭是單反系統畫質的決定性因素，其光學結構最為復雜。

核心功能：匯聚光線，在焦平面（傳感器或對焦屏）上形成被攝物體的清晰、低像差的倒立實像。

關鍵光學參數與應用考量：

焦距（f）：決定視角和空間透視關系。是鏡頭最核心的分類參數，從超廣角（如14mm）到超長焦（如600mm）。變焦鏡頭的焦距是一個范圍（如24-70mm），而定焦鏡頭焦距固定。

最大光圈（F值）：表示鏡頭的通光能力，如F1.4, F2.8, F4等。數值越小，光圈越大，通光量越大。大光圈鏡頭優勢在于：

弱光拍攝能力：能在更暗環境下獲得更快快門。

淺景深效果：能實現強烈的背景虛化（焦外成像）。

通常，定焦鏡頭的光學素質更高，最大光圈也更容易做大。

鏡片結構與特殊鏡片：現代高級鏡頭普遍采用多組多片設計（如12組16片），并大量應用特殊光學鏡片以校正像差：

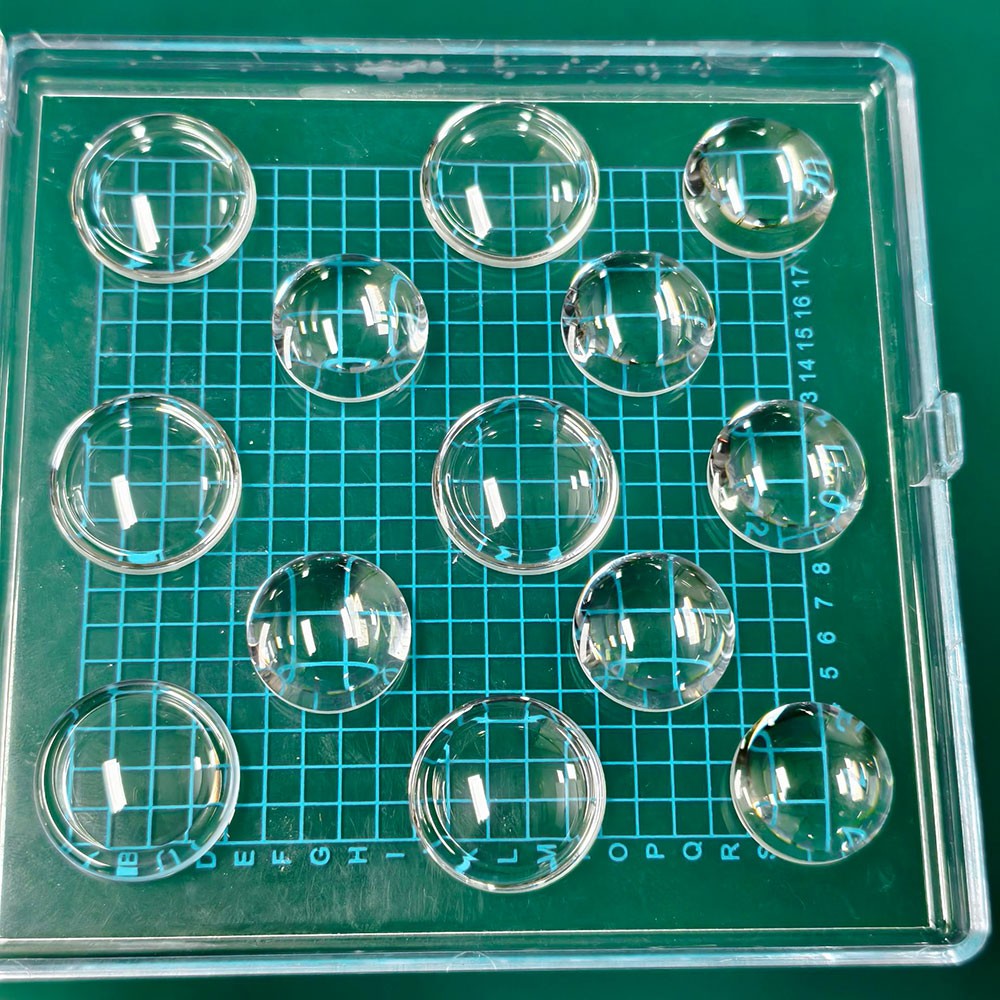

（非球面透鏡）

非球面鏡片：用于有效校正球面像差和畸變，使鏡頭結構更緊湊，邊緣畫質更佳。

低色散鏡片（ED, UD等）：用于大幅降低由不同波長光線折射率不同引起的色散（色差） ，尤其在長焦鏡頭中至關重要，能提升反差和色彩還原準確性。

螢石鏡片：擁有極低色散特性，性能優于ED玻璃，常用于頂級超長焦鏡頭，但成本高昂。

像差校正與MTF：

鏡頭設計需綜合校正球差、彗差、像散、場曲、畸變和色差等多種像差。

調制傳遞函數（MTF）曲線是評價鏡頭分辨率和反差能力的科學指標。它展示了鏡頭從中心到邊緣，對不同空間頻率（線條密度）的再現能力。優秀的鏡頭應在全畫幅范圍內，對高頻（如30線對/毫米）和低頻（如10線對/毫米）都保持高且平直的MTF值。

最近對焦距離與放大倍率：決定了鏡頭的近攝能力。放大倍率（如1:1）表示在最近對焦距離下，實物在傳感器上成像的大小比例。

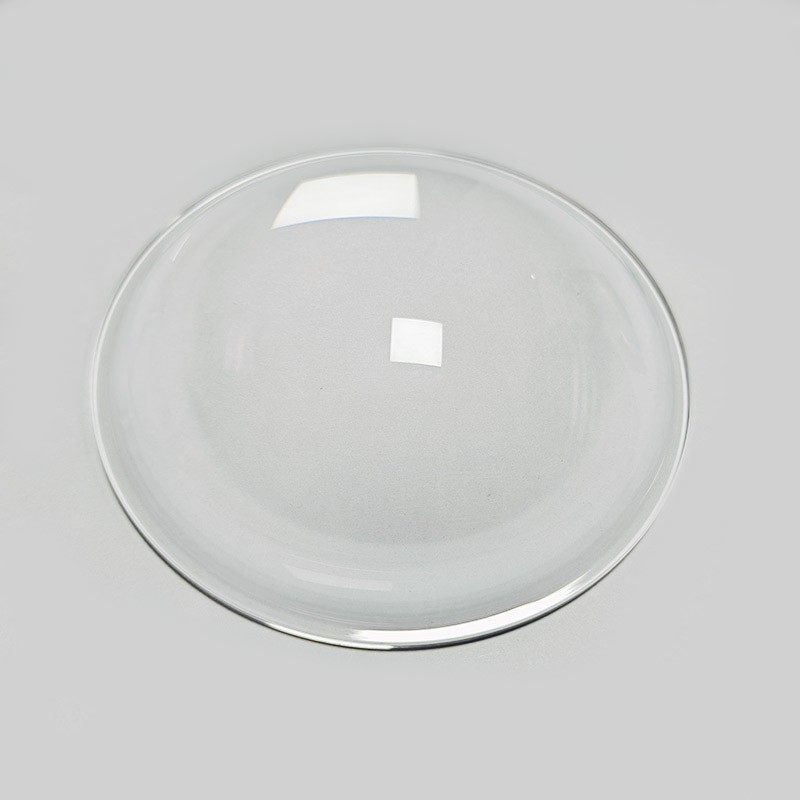

（平凸透鏡）

2. 光路轉換器：反光鏡與對焦屏

反光鏡：

功能：光路切換的核心機械光學部件。

參數與考量：表面鍍有高反射率銀膜，反射率極高（>95%），以確保取景器明亮。其上升/回落速度是影響相機連拍性能和取景器黑屏時間的關鍵機械參數。同時需保證極高的角度精度和平面度，否則會影響取景與成像的一致性。

對焦屏：

功能：將鏡頭形成的影像轉化為便于人眼觀察和精確對焦的磨砂表面。

參數與考量：其亮度、顆粒感和對焦輔助圖案（裂像、微棱環） 直接影響手動對焦的體驗。高級單反允許更換對焦屏以適應不同鏡頭（如超亮屏適配小光圈鏡頭）。

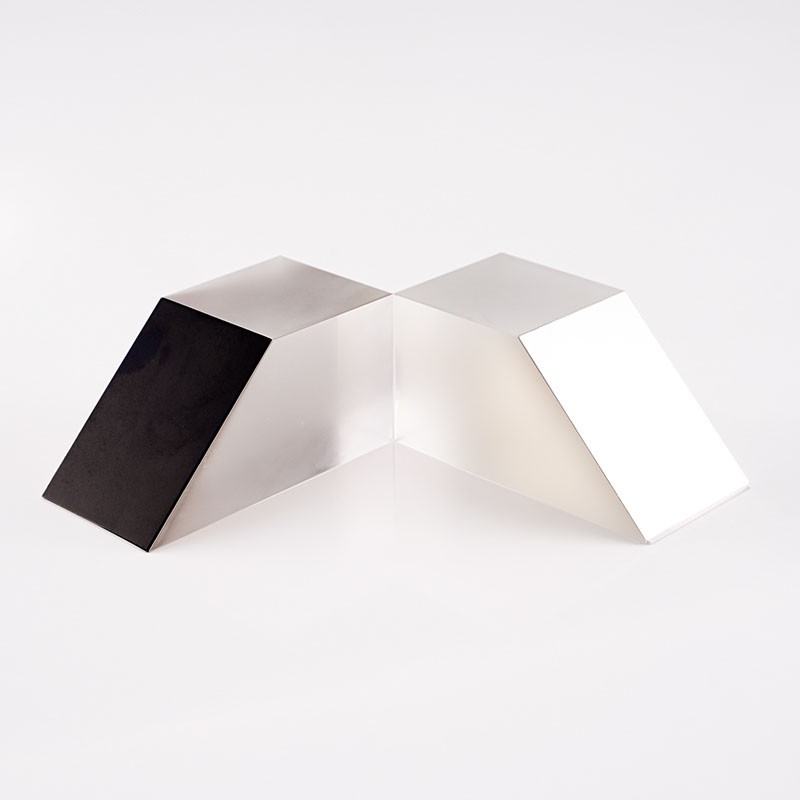

（半五棱鏡-可定制）

3. 正像中繼器：五棱鏡與目鏡

五棱鏡：

功能：將倒立的對焦屏影像校正為正立影像，并將光路折向目鏡。

參數與考量：其材質（高折射率光學玻璃或樹脂）和內部反射面（通常為鍍銀或鍍鋁反射膜）的反射率直接決定了取景器的最終亮度。視場覆蓋率（如100%或98%）表示從取景器中看到的畫面與實際拍攝畫面的比例，是專業機型的重要指標。

（圖源網絡，侵刪）

目鏡：

功能：相當于一個放大鏡，將對焦屏（經五棱鏡后）的影像放大，便于人眼舒適觀察。

關鍵參數：

放大倍率：通常以50mm鏡頭對焦于無限遠時，取景器影像與人眼直接觀看的視角之比來表示（如0.72x, 0.95x）。倍率越高，觀察越精細。

眼點（出瞳距離）：指在能看清整個取景視野的前提下，眼睛到目鏡鏡片的最遠距離。長眼點設計對戴眼鏡的攝影者非常友好。

屈光度調節：允許用戶根據自身視力（近視/遠視）進行補償調整（如-3到+1 dpt），以便在不戴眼鏡的情況下也能看清取景器內的對焦信息。

總結：精密協作的光學機械交響

單反相機的光學系統是一個動態的、精密的協作體系。從鏡頭匯聚光線開始，到反光鏡的反射與切換，再到對焦屏的成像與五棱鏡的校正，最終通過目鏡進入人眼，每一步都凝聚著對光學物理的深刻理解和頂尖的精密制造工藝。

這套系統的設計核心，是 “通過純粹的光學路徑，實現與成像完全同步的實時觀察” 。所有光學組件——從擁有大光圈、低色散鏡片、高MTF值的可換鏡頭，到高反射率的反光鏡、精準的對焦屏、高透光率的五棱鏡——其設計與指標都緊緊圍繞著一個終極目標：在按下快門之前，為拍攝者提供一個零延遲、無妥協、所見即所得的光學預覽窗口，并確保最終在傳感器上捕獲的光線與取景時所見的完全一致。

因此，單反相機不僅僅是一臺成像設備，其光路本身，就是一部融合了光學、機械與人體工程學的經典教科書，體現了在電子化時代之前，人類為追求實時、真實視覺反饋所構建的極其復雜而精巧的解決方案。這套光路系統所代表的可靠性與直接性，至今仍是攝影領域中衡量專業工具的重要標準。
