三維口內掃描儀是一種在高度受限空間（口腔）和嚴苛環境（潮濕、強反射、多干擾）中實現微米級三維測量的精密光電儀器，其核心是將主動式光學三角測量原理微型化與可靠化。整個光學系統是一個高度協同的閉環，可分為四大功能模塊：照明投射模塊、成像接收模塊、前端界面模塊和內部輔助模塊。每個模塊由特定的光學鏡片和元件構成，共同確保從光子發射到三維點云生成的全鏈路高效、精準。

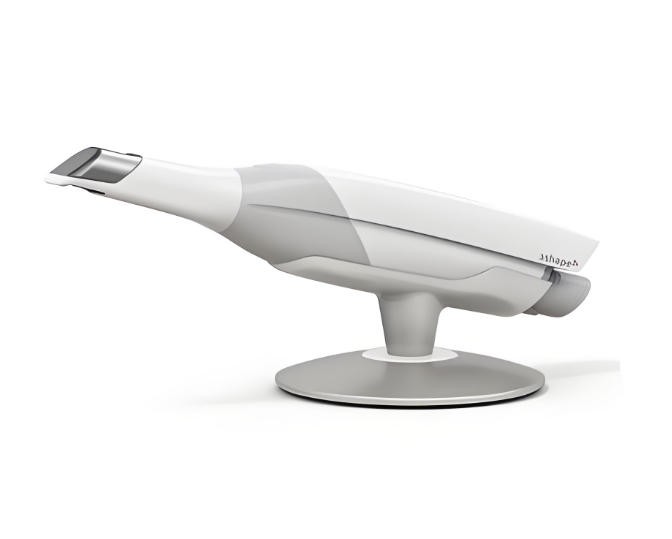

（圖源網絡，侵刪）

一、照明投射光路：三維信息的“編碼器”

該模塊負責將編碼的結構光圖案精準投射到牙齒表面，其光路設計與元件選擇直接決定了投射圖案的質量和能量效率。

1.光源：通常采用高功率、窄光譜的藍色LED（~450nm）或近紅外激光二極管（~850nm）。藍光對牙齒釉質有良好的散射特性，而近紅外光則能完全免疫環境光干擾。

2.非球面準直透鏡：緊接光源，作用是將光源的發散光轉換為平行光束，提升后續光能利用率。其核心參數包括短焦距（3-8mm）、高數值孔徑，并需針對工作波段鍍制增透膜，單面反射率需低于0.5%。

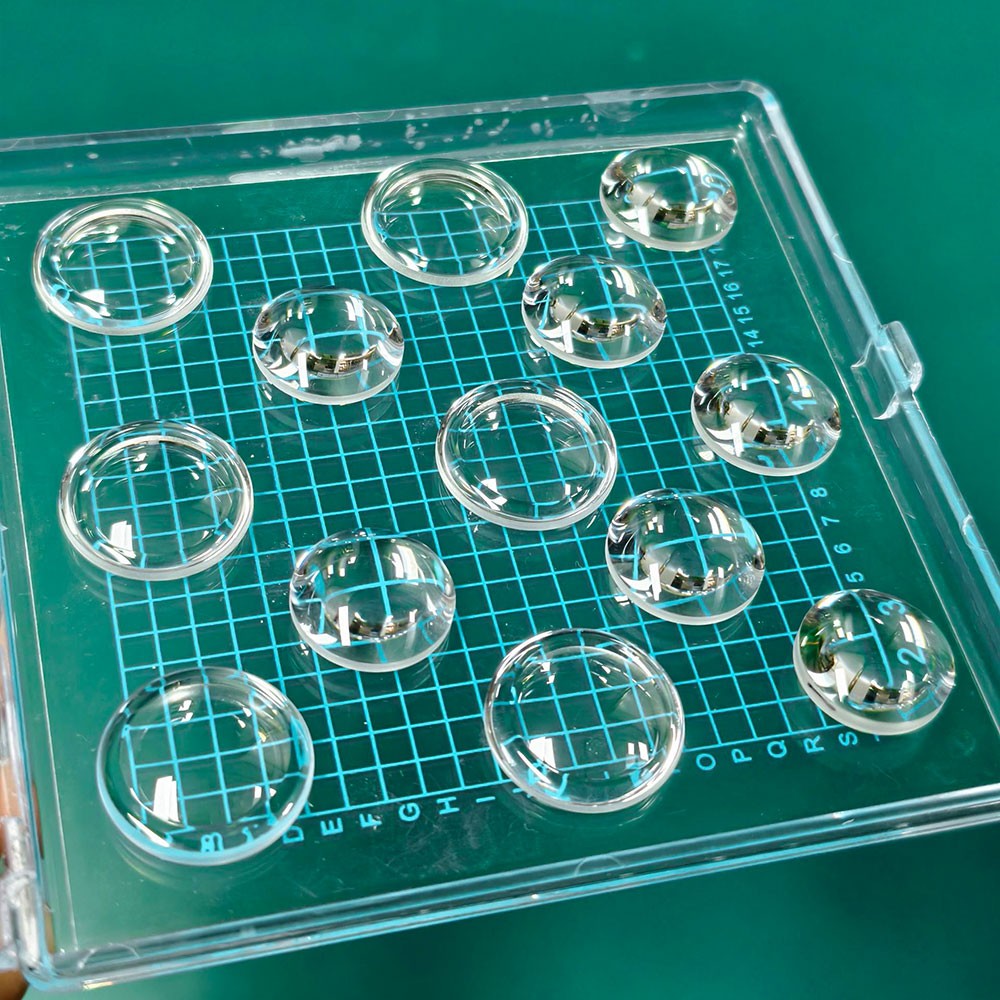

（非球面透鏡）

3.勻光與圖案生成系統：

微透鏡陣列：將準直后的高斯光斑整形為高度均勻的面光源。

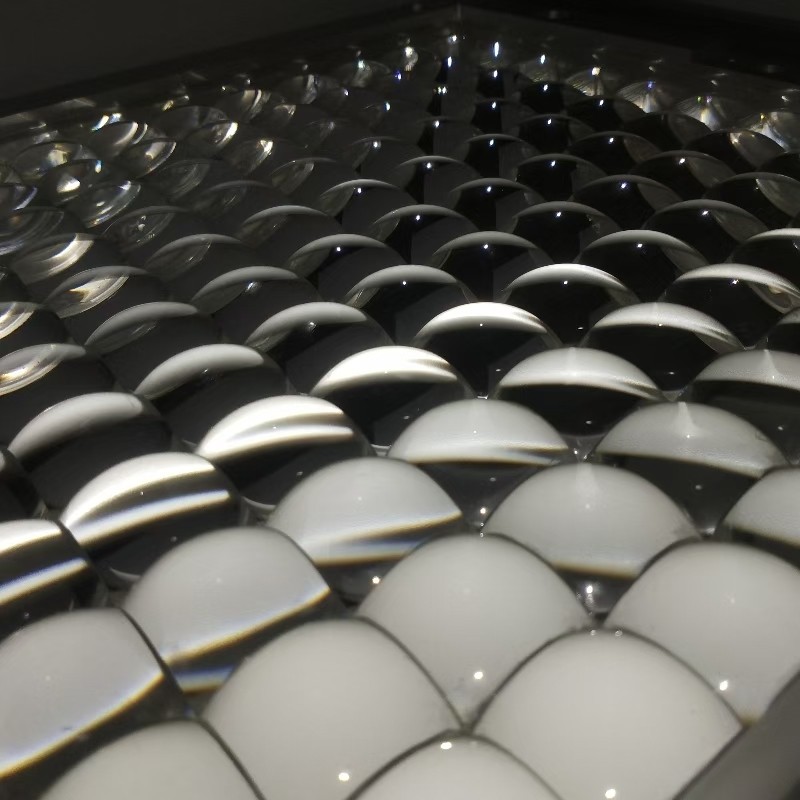

（微透鏡陣列）

數字微鏡器件：作為空間光調制器，生成編碼的條紋或散斑圖案。其表面的保護窗玻璃本身就是關鍵光學元件，要求極高的透過率和面型精度，以避免引入畸變。

4.投影物鏡組：通常由4-6片鏡片組成，內含至少一片非球面鏡以校正畸變（要求<1%）。它將DMD上的微縮圖案以特定放大率（如1:1至2:1）和工作距離（10-20mm） 成像到牙面。其F數（~2.0-2.8）需平衡景深與亮度。

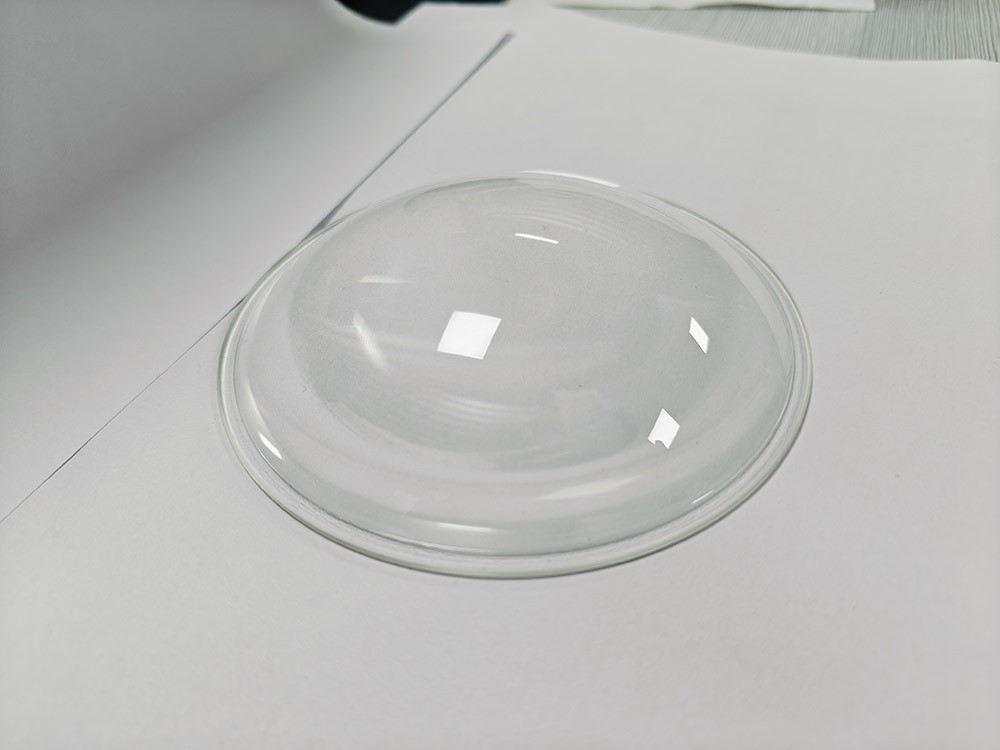

（平凸透鏡）

5.投射端濾光片：

窄帶通濾光片：與光源波長精確匹配（如中心波長450nm±2nm），帶寬約20nm，確保投射光譜純凈。

起偏器（線偏振片）：使投射光變為線偏振光，為后續抑制鏡面反射做準備。

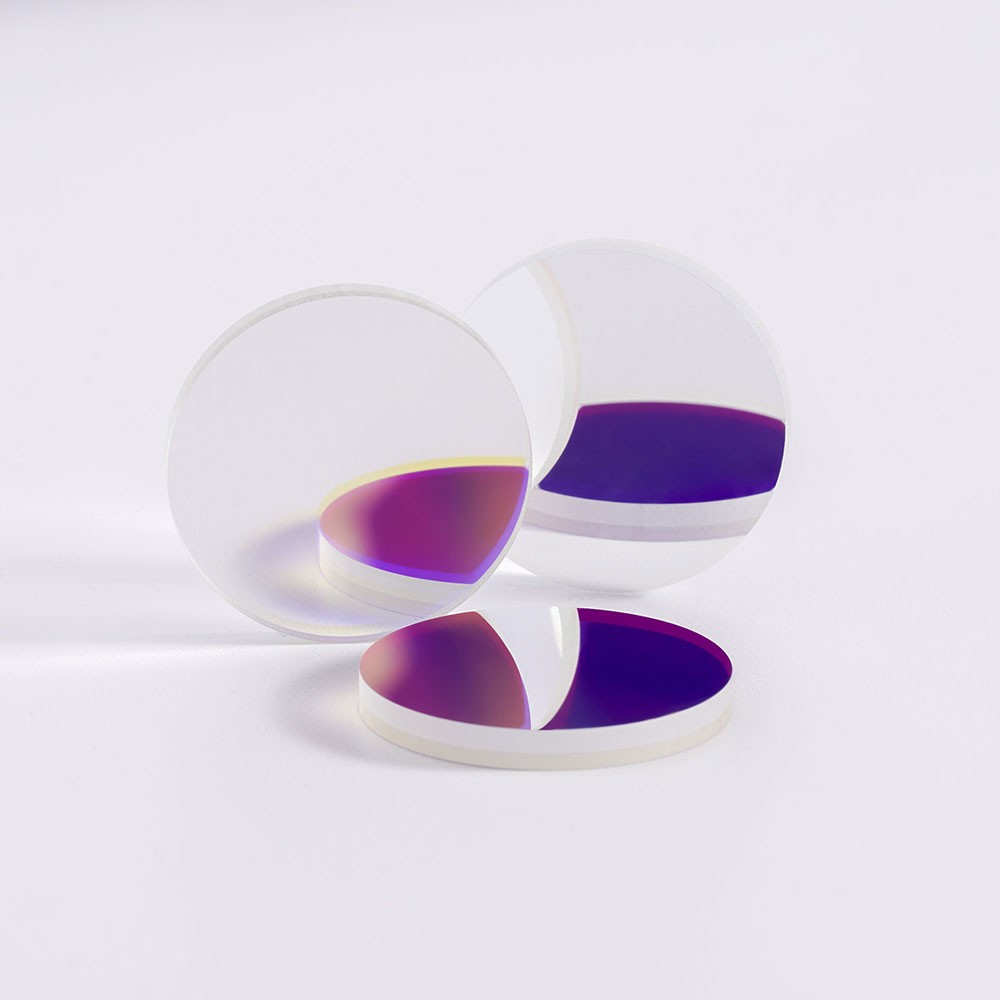

（NBP450窄帶濾光片）

二、成像接收光路：三維信息的“解碼器”

該模塊負責捕獲被牙齒表面調制的光信號，并將其清晰匯聚到圖像傳感器上，是決定最終精度和抗干擾能力的關鍵。

1.成像物鏡組：面臨最大設計挑戰，需在極小體積內實現大視場、高分辨率和擴展景深。

鏡片組合：常采用4-6片鏡片，混合使用低色散（如FK類）和高折射率玻璃，以校正色差和球差。

擴展景深技術：為應對口腔內深度變化，高端設計采用液態鏡頭，通過電信號改變曲率，實現毫秒級動態調焦，景深可達傳統鏡頭的數倍。

核心參數：焦距6-12mm，F數2.2-3.5，在傳感器像元尺寸匹配下，需實現優于20μm的物方分辨率。

2.接收端濾光片組：這是系統的“光學守門員”，對信噪比起決定性作用。

窄帶通濾光片：必須與投射光譜嚴格匹配，通帶外截止深度需達到OD4（透過率<0.01%）以上，以徹底濾除環境光（尤其是手術燈）。

檢偏器：其偏振方向與起偏器正交，可阻擋由牙齒光滑表面產生的、保持偏振方向的鏡面反射光，只接收攜帶形貌信息的漫反射光，從而消除高光過曝。

中性密度濾光片：作為光強“調光師”，用于防止傳感器在掃描高反射區域時飽和。

3.圖像傳感器及其保護窗：傳感器前的最后一片光學元件是傳感器保護窗，常采用超平光學玻璃或藍寶石，并常作為帶通濾光片的基板，集成在一起以減小尺寸、避免雜散光。

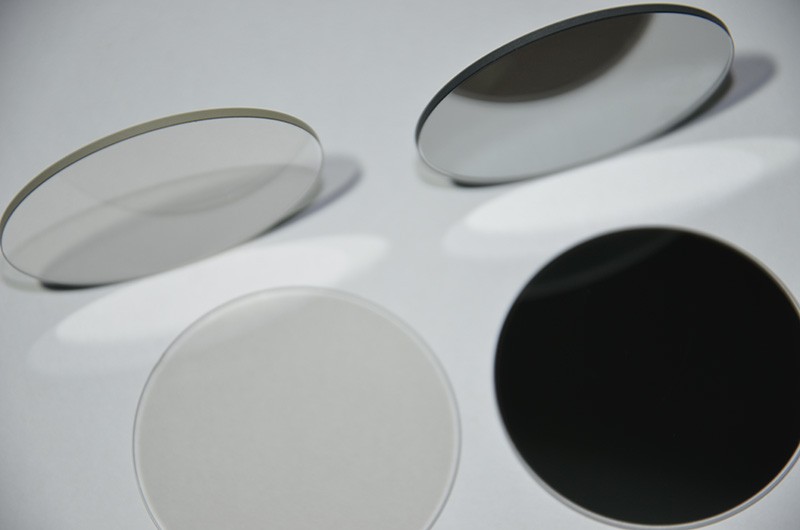

（中性密度濾光片）

三、前端界面與保護系統：可靠性的“守護者”

這是光學系統與口腔直接接觸的部分，其可靠性決定了整個設備的臨床壽命和穩定性。

絲印玻璃窗口：位于掃描頭最前端，是密封、保護與光學的多重功能界面。

基板材料：主流為高強度光學玻璃，高端型號采用藍寶石，其莫氏硬度達9，抗刮擦能力極強。

光學性能：雙面鍍制寬帶增透膜，在400-900nm波段平均反射率需低于0.5%，整體透過率>92%，且波前畸變需小于λ/4。

功能鍍層與絲印：外表面有疏水疏油涂層；邊緣區域通過絲網印刷涂覆黑色吸光油墨，用以吸收內部雜散光，防止光暈干擾成像。

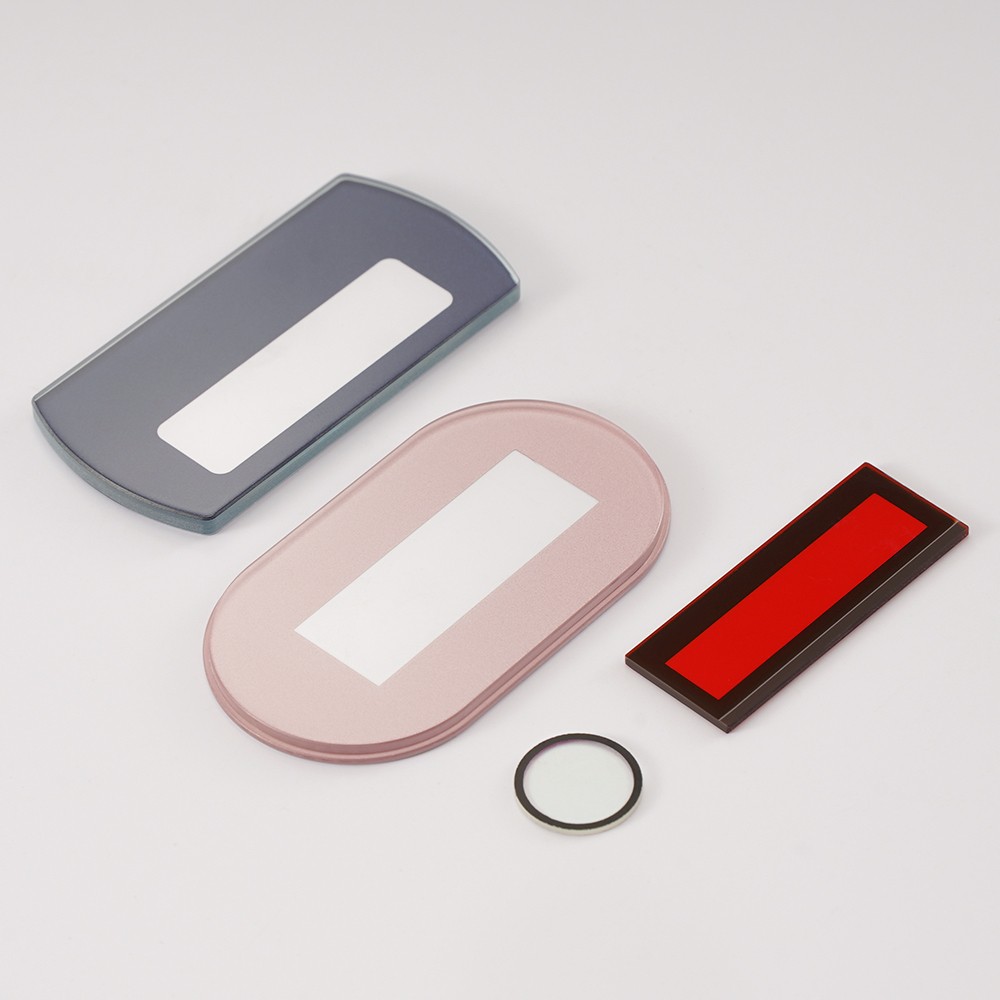

（絲印玻璃）

四、系統協同與性能集成

所有光學元件必須在精密機械結構的支撐下精確對準和固定。例如，照明光路與成像光路之間的基線距離B 是三角測量公式中的關鍵參數，其微米級的穩定性直接關系到測量精度。整個光學系統需在溫度變化和日常消毒（酒精擦拭、紫外線照射）的考驗下保持性能穩定。

最終，系統的綜合性能體現在：

精度：在ISO 12836標準下，全牙列掃描精度優于10μm。

抗干擾性：能在>10,000 lux的牙科手術燈下穩定工作，并能有效抑制金屬、釉質的鏡面反射。

臨床適用性：得益于液態鏡頭等技術的應用，單次拍攝景深可達10mm以上，減少了掃描過程中的對焦和拼接次數。

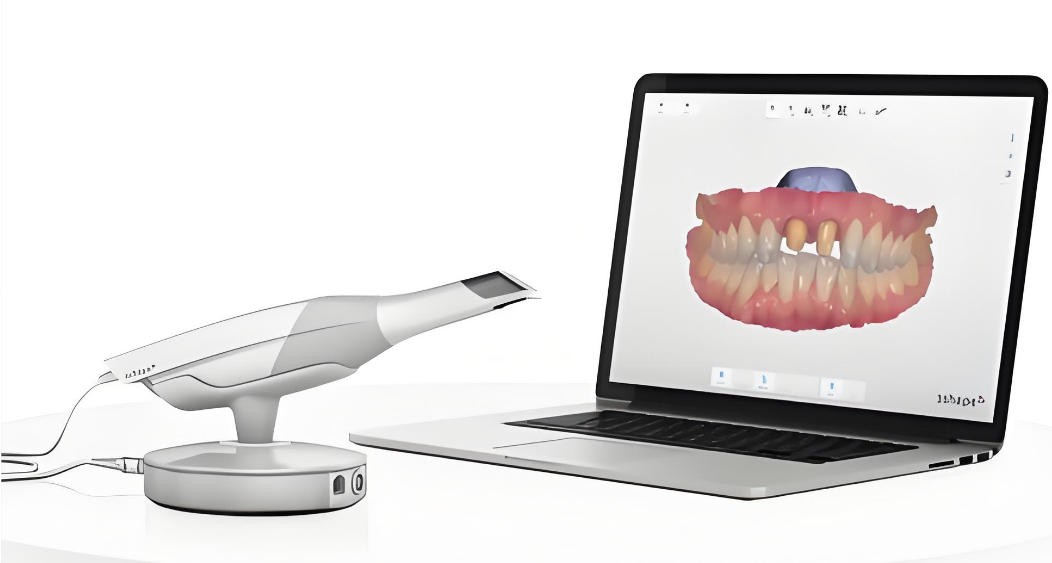

（圖源網絡，侵刪）

三維口掃的光學系統是一個集幾何光學、物理光學、精密機械與材料科學于一體的微型工程杰作。從非球面準直鏡到液態調焦鏡頭，從正交偏振片組到絲印藍寶石窗口，每一個元件都針對口腔這一特殊戰場進行了深度定制。

未來，光學技術的發展將繼續推動口掃性能進化：自由曲面光學將實現更優像差校正與更小體積；計算光學將通過算法與光學設計的聯合優化，突破物理極限；多光譜成像則可能在一次掃描中同步獲取形貌與組織健康信息。
