倉儲機器人光學鏡片應用分析
智能物流和工業4.0，機器人的發展已經來到了新興發展期，芯片半導體以及人工智能AI的進一步演化，使得機器人的智能化越來越發達，尤其在倉儲物流中，這類倉儲機器人通過集成感知、決策與執行系統，在無人干預或半干預狀態下完成貨物搬運、分揀、盤點等任務，大幅提升了倉儲作業效率與準確性。

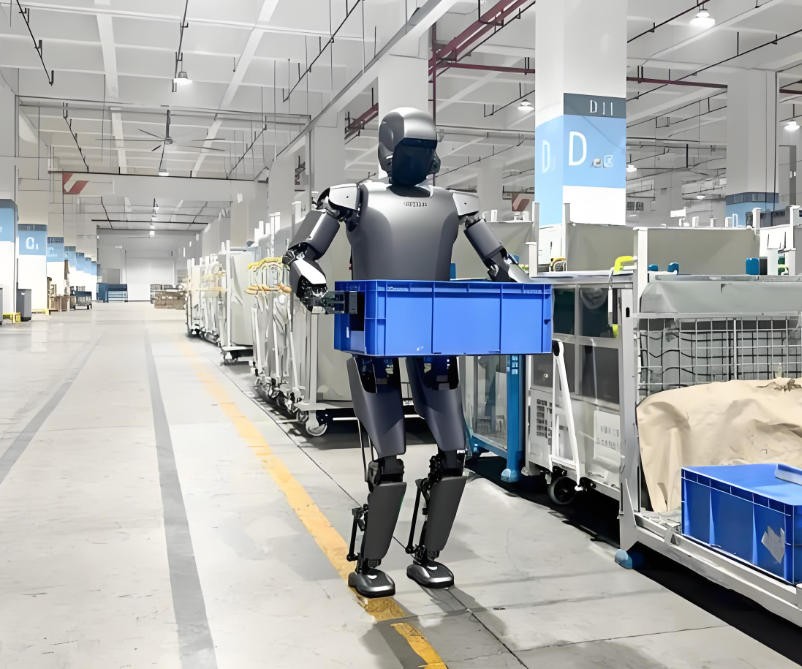

（圖源網絡，僅供參考-侵刪）
在這其中，光學視覺系統作為倉儲機器人的“視覺神經”，是其實現自主導航、精確定位、智能識別與安全避障的關鍵技術支撐，而光學鏡片的配置更加直接決定了機器人視覺系統的性能上限，下面我們將從不同的機器人視覺光學系統進行分析，簡要闡述其中的光學鏡片在實際應用下的作用與加工制造要求!
一、倉儲機器人內部光學功能模塊設計
1. 導航定位模塊
功能：構建環境地圖（SLAM）、實時定位、路徑規劃。
核心器件：廣角視覺相機、激光雷達（LiDAR）、深度相機。
光學挑戰：需要大視野覆蓋、低畸變、適應多變光照。

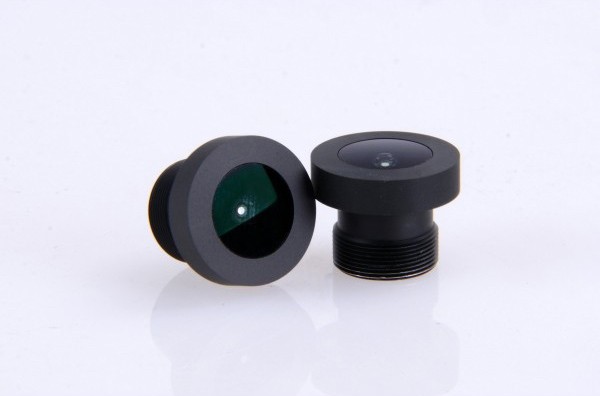

（180°全景 廣角/魚眼 鏡頭）
2. 避障安全模塊
功能：實時檢測動態/靜態障礙物、緊急制動、安全區域監測。
核心器件：ToF相機、超聲波傳感器、短距LiDAR、紅外傳感器。
光學挑戰：抗干擾、高響應速度、弱光/強光環境適應性。

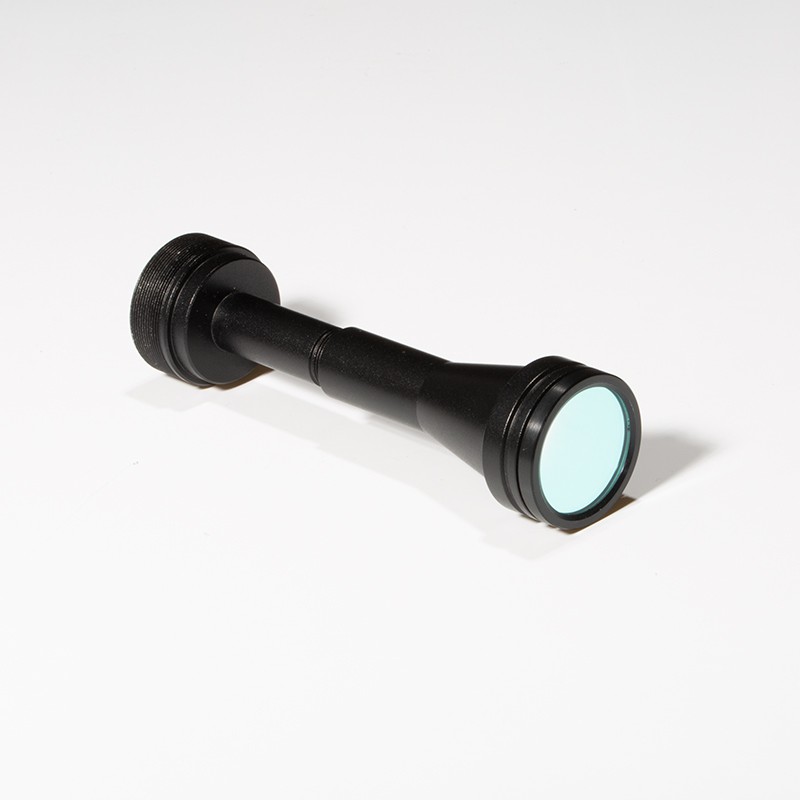

（工業鏡頭）
3. 物體識別與操作模塊
功能：識別條碼/二維碼、貨物分類、尺寸測量、抓取點定位。
核心器件：高分辨率工業相機、微距鏡頭、3D結構光相機。
光學挑戰：高分辨率、低畸變、抗反光、近距離對焦清晰。

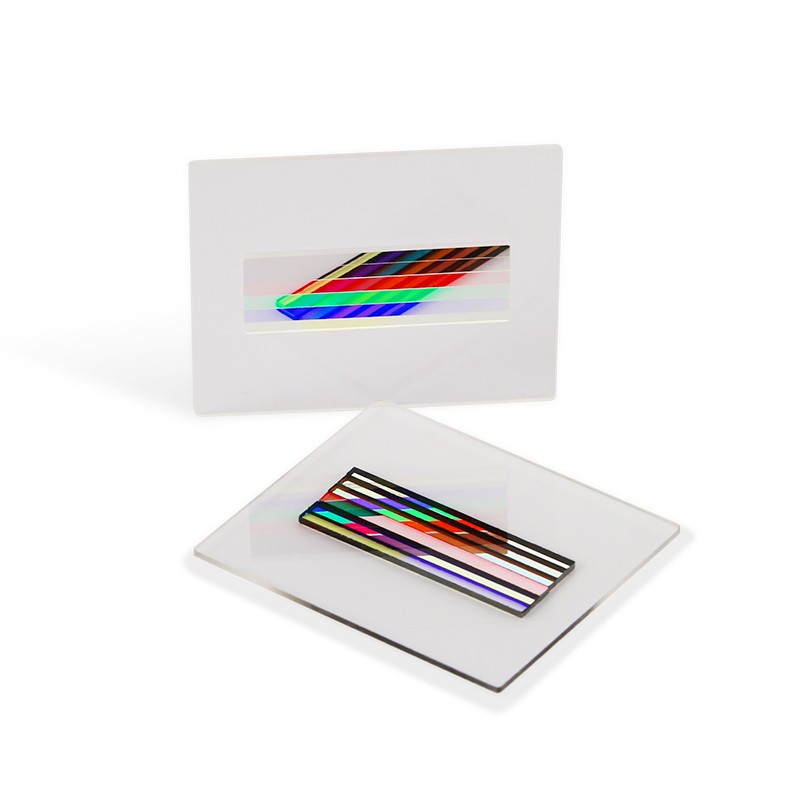

（多光譜濾光片）
4. 環境感知模塊
功能：溫濕度感知、煙霧檢測、特殊物料識別（如化學品標簽）。
核心器件：多光譜相機、熱成像儀、紫外傳感器。
光學挑戰：特定波段透過率、多光譜配準、環境耐受性。
（遠紅外濾光片）
二、核心光學鏡片參數與選型分析
1. 鏡片類型與規格對照表
| 功能需求 | 推薦鏡片類型 | 關鍵光學參數 | 波段范圍 | 典型規格示例 |
| 廣角導航 | 魚眼鏡頭 | FOV≥180°，f=1-2mm，畸變<5% | 可見光（400-700nm） | 1/1.8″傳感器，M12接口 |
| 精確定位 | 遠心鏡頭 | 放大倍率0.1X-1X，景深5-50mm，接近0畸變 | 可見光 | 雙側遠心，適配500萬像素相機 |
| 避障（ToF/LiDAR） | 窄帶濾光片+非球面透鏡 | 中心波長850/940nm，帶寬±10nm，透過率>90% | 近紅外（850-1550nm） | 直徑12mm，厚度1mm，玻璃材質 |
| 條碼識別 | 微距定焦鏡頭 | 工作距離10-30cm，分辨率3-5μm，低畸變 | 可見光 | 2/3″傳感器，f=25mm，C接口 |
| 反光抑制 | 偏振鏡片（CPL） | 偏振效率>95%，可見光波段 | 可見光 | 圓形偏振，可旋轉調節 |
| 環境耐受 | 防護鏡片（鍍膜） | 硬度≥8H（鉛筆硬度），AR鍍膜反射率<1% | 寬波段（400-1100nm） | 藍寶石玻璃，直徑20mm，厚度2mm |
| 弱光增強 | 大光圈鏡頭 | F數≤1.8，相對照度>80% | 可見光+近紅外 | 6mm F1.4，IR校正 |

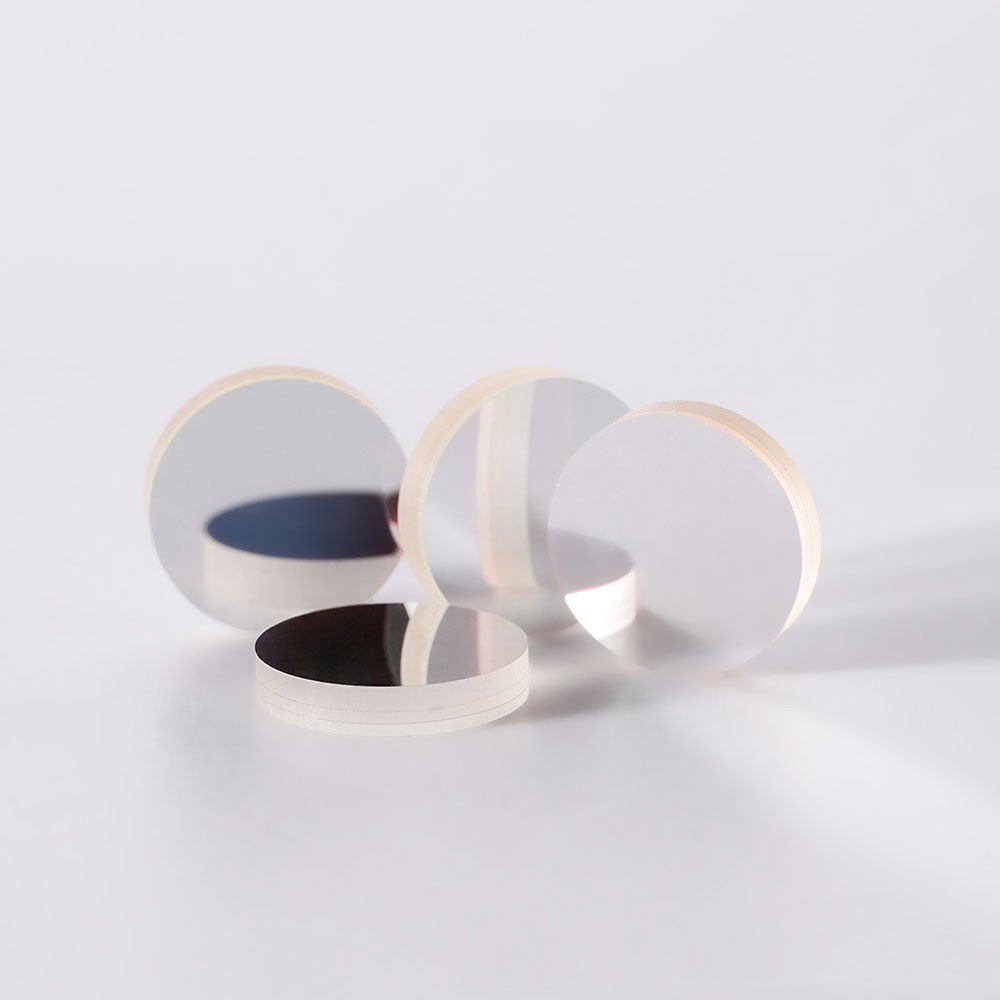

（NBP940窄帶濾光片）
2. 關鍵參數解析
焦距（f）：決定視野大小，短焦距（如1.8mm）用于廣角，長焦距（如25mm）用于特寫識別。
F數（光圈）：影響進光量與景深，F值越小，低光性能越好，但景深越淺。
視場角（FOV）：魚眼鏡頭可達180°以上，遠心鏡頭通常<30°。
畸變：廣角鏡頭桶形畸變需軟件校正，遠心鏡頭要求接近零畸變。
波段透過率：紅外濾光片需在850/940nm處高透過（>90%），可見光區截止（<5%）。
像面尺寸：需匹配傳感器（如1/2.8″、2/3″），避免暗角或分辨率浪費。

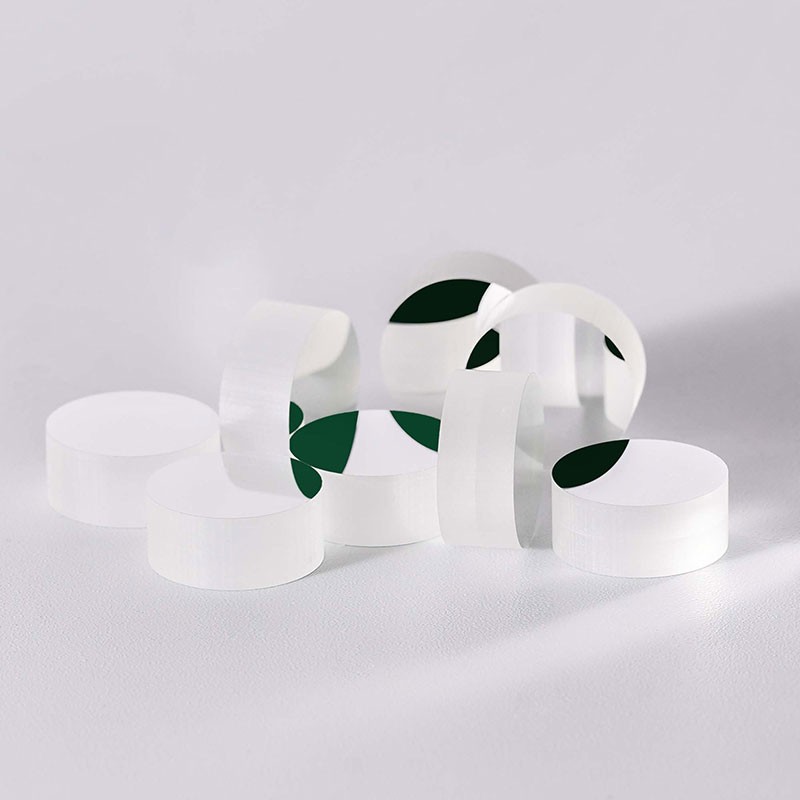

（NBP850紅外濾光片）
三、多場景鏡片配置策略
1. 標準托盤搬運機器人（AGV/AMR）
配置重點：導航+避障
方案：
前向：廣角魚眼鏡頭（FOV 190°） + 窄帶濾光ToF鏡頭（940nm）
側向：LiDAR接收透鏡組（1550nm波段，抗陽光干擾）
防護：所有鏡頭加裝耐磨AR鍍膜玻璃

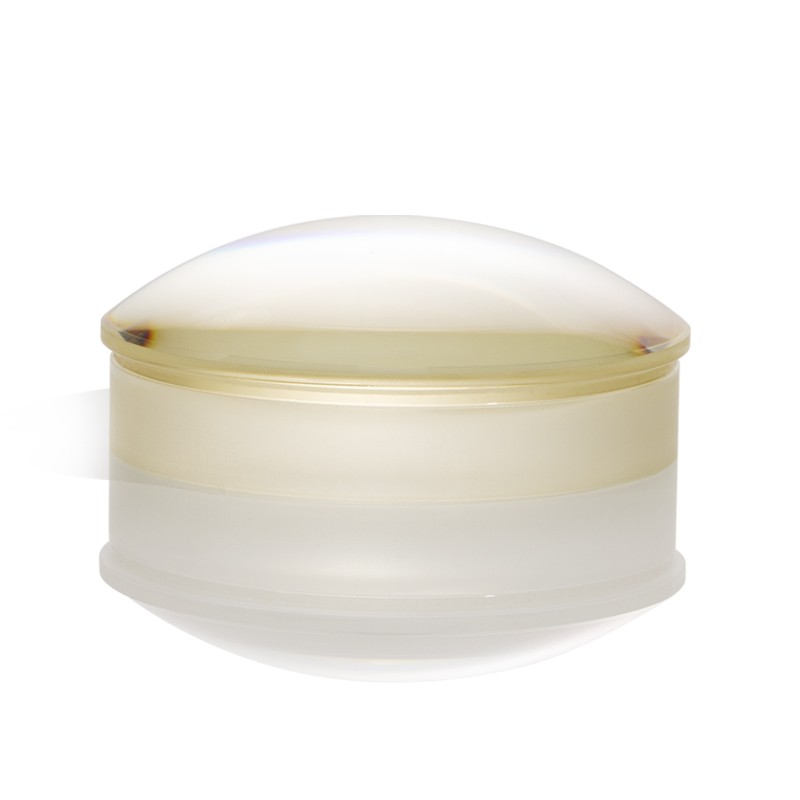

（平凸透鏡）
2. 高精度分揀機器人（機械臂視覺引導）
配置重點：識別+定位
方案：
上視：遠心鏡頭（0.5X，500萬像素），用于尺寸測量
側視：偏振鏡頭+微距鏡頭組合，消除包裝反光
結構光投射：衍射光學元件（DOE）生成高精度條紋
3. 密集倉儲盤點機器人（無人機/爬壁式）
配置重點：變焦+多光譜
方案：
電動變焦鏡頭（5-50mm），適應不同貨架高度
多光譜鏡頭（400-1000nm），識別特殊標簽
UV鏡片（365nm），檢測熒光標記

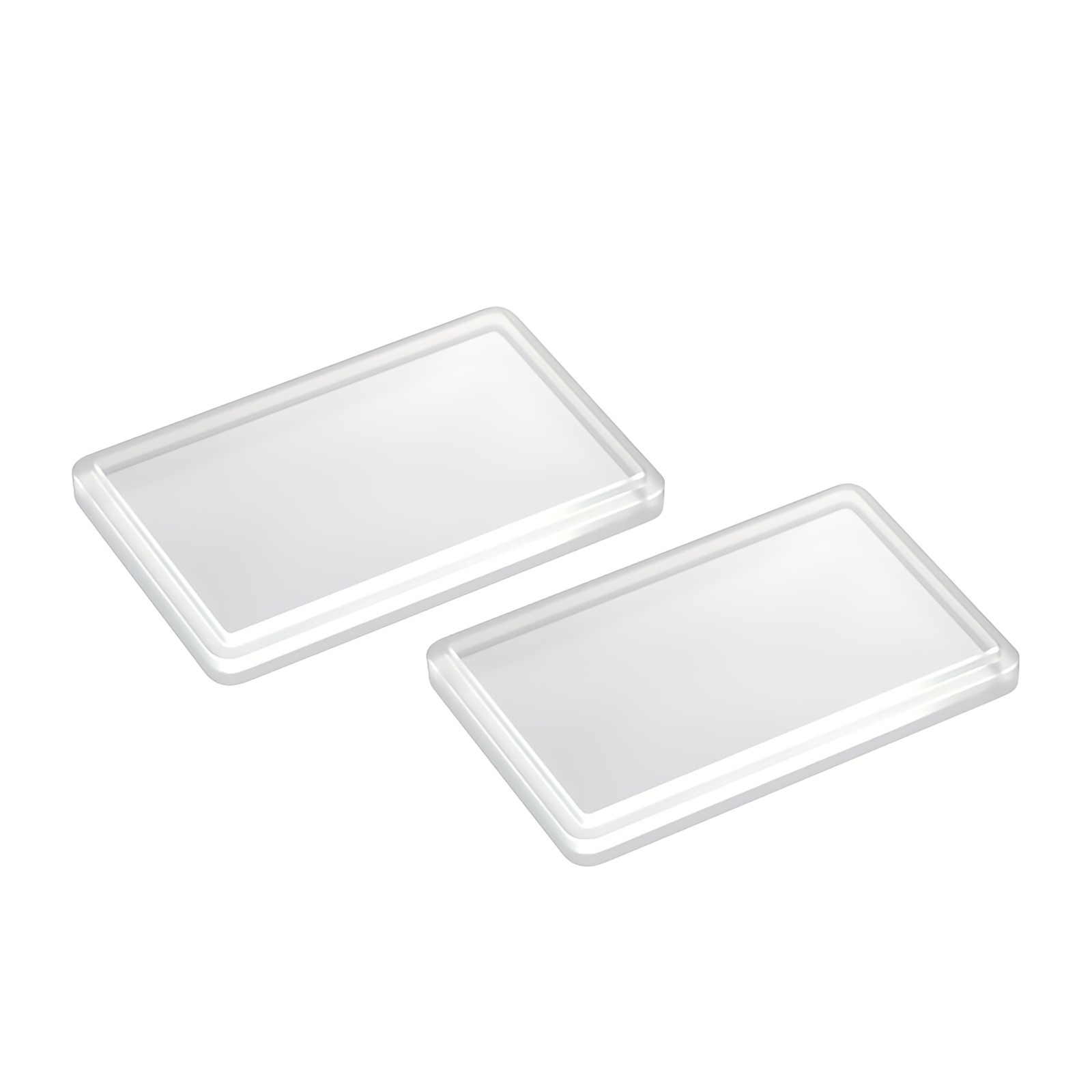

（臺階藍寶石窗口片）
四、環境適應性與可靠性設計
防護設計
鏡片材質：藍寶石玻璃（硬度9Mosh）或鍍金剛石膜
密封結構：IP67級防塵防水，充氮防霧
溫寬：-20℃~70℃（倉儲環境常見范圍）

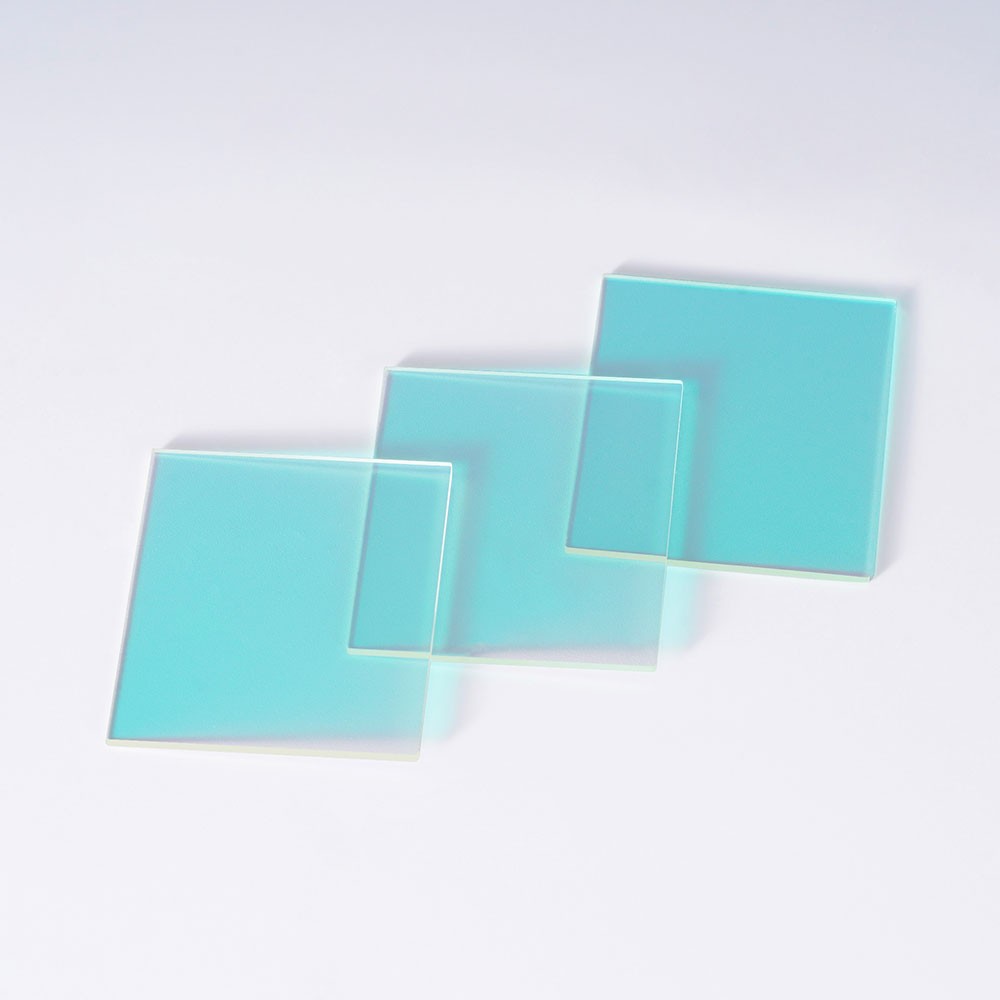

（UV-IR-720紅外截止濾光片）
鍍膜技術
增透膜（AR）：可見光波段平均反射率<0.5%
防水膜：接觸角>110°，實現自清潔
紅外截止膜（用于彩色相機）：精確切割700nm以上波段
校準與集成
多鏡頭光軸平行度誤差<0.05°
可見光與紅外鏡頭共焦設計（減少色差）
振動環境下的鏡頭鎖緊機構
五、發展趨勢與技術展望
光學計算集成：下一代鏡片將集成微納結構，實現光場采集、邊緣計算預處理，減輕后端處理負擔。
自適應光學：液態鏡頭技術將實現毫秒級焦距調節，使單鏡頭兼顧廣角導航與微距識別。
光譜擴展：SWIR（短波紅外，1000-2000nm）鏡片應用增多，可穿透部分包裝材料直接識別內容物。
成本優化路徑：玻璃模壓非球面鏡片、塑料衍射光學元件（DOE）的普及，將在保證性能的同時降低30%以上成本。
倉儲機器人的光學鏡片已從單一成像工具演變為多功能融合的智能感知節點。正確的鏡片選型與系統集成，直接決定了機器人在復雜倉儲環境中的作業效能與魯棒性。未來隨著光學材料、鍍膜工藝與計算成像技術的突破，倉儲機器人的“視覺”將更加精準、高效與智能，持續推動物流自動化向更高層次演進。在實際應用中，建議采用“場景定義功能，功能驅動光學”的選型邏輯，在性能、成本與可靠性之間取得最佳平衡。
