靜脈識別儀生物識別濾光片應用分析
靜脈識別是一種基于人體手指、手掌或手背皮下靜脈血管圖案進行身份認證的生物識別技術。因其具有活體檢測、高防偽性、非接觸等優點，在金融支付、門禁考勤、醫療身份確認等領域得到廣泛應用。靜脈識別儀的核心是光學成像系統，濾光片作為其中生物識別關鍵元件，直接影響其圖像的對比度與識別精度。下面我將針對這一設備在介紹靜脈識別原理的基礎上，重點分析濾光片在其中的重要作用。

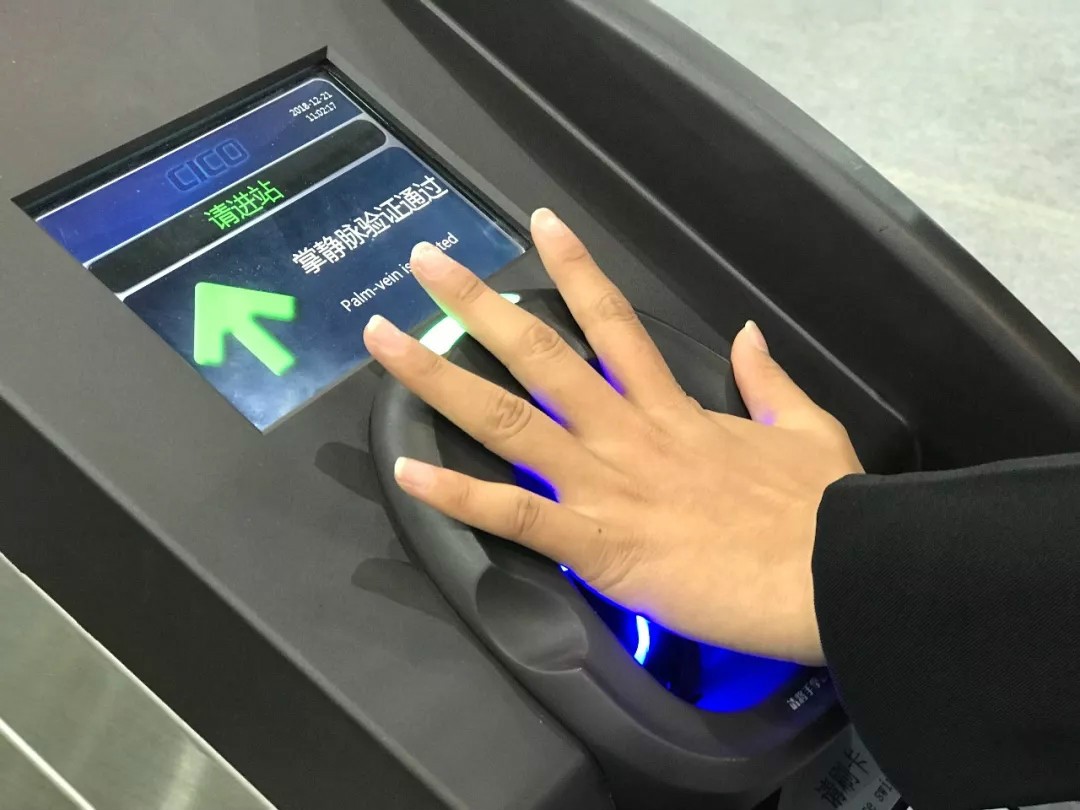

（圖源網絡，侵刪）
1.靜脈識別原理
靜脈識別基于血液中血紅蛋白對近紅外光的吸收特性。當波長700nm～1000nm近紅外光照射到人體組織時，脫氧血紅蛋白與氧合血紅蛋白對特定波段的吸收系數會遠高于周圍組織（如皮膚、脂肪），因此在紅外傳感器（CMOS或CCD）上，靜脈血管區域呈現為暗紋，而其他區域相對明亮，形成清晰的靜脈圖案，從而為后續的特征提取與身份識別提供了高對比度的圖像基礎。
實際應用中，通常采用中心波長為760nm或850nm的LED作為光源，此波段對靜脈血管有最佳成像對比度，且受膚色、毛發影響較小。

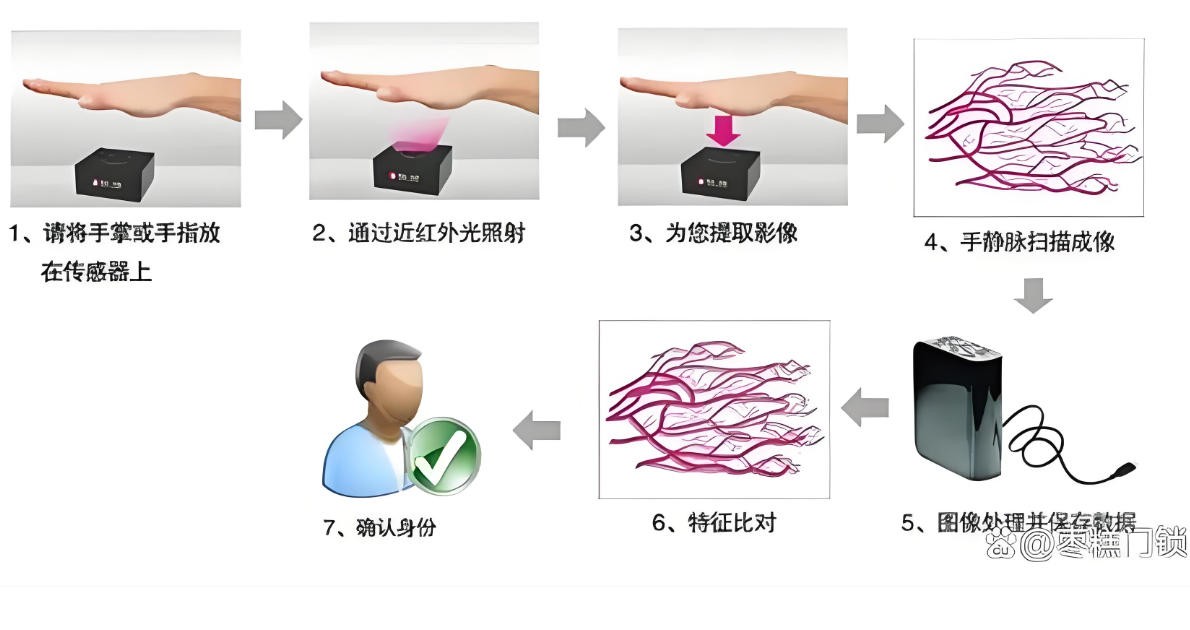

（圖源棗糕門鎖-侵刪）
2. 濾光片的作用
在靜脈識別儀中，濾光片位于光源與傳感器之間，或直接鍍膜在鏡頭上，其主要作用包括：
波長選擇：僅允許與光源匹配的近紅外波段通過，阻擋其他波長的可見光與紅外雜散光，確保傳感器只接收來自靜脈的有效反射信號。
抑制環境光干擾：環境光（太陽光、室內照明）包含豐富的可見光和紅外成分，若無濾光片，會淹沒靜脈信號，導致圖像過曝或對比度下降。通過濾光片可大幅削減環境光影響，實現全天候穩定成像。
提高信噪比：純凈的光譜信號有助于后端算法提取靜脈特征，減少誤識率與拒識率。

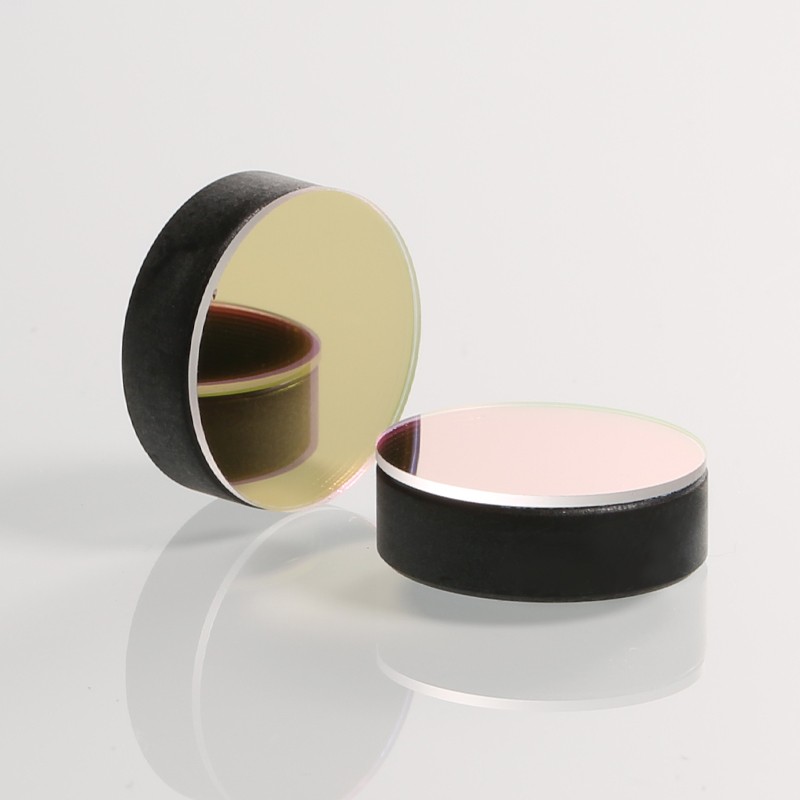

（BP850帶通濾光片）
3. 濾光片類型
靜脈識別儀中主要使用以下類型濾光片：
帶通濾光片：最常用類型，僅透過以光源波長為中心的窄帶或寬帶光譜范圍。典型的有760nm帶通、850nm帶通。窄帶濾光片（帶寬10～30nm）對雜散光抑制更徹底，適用于高精度識別；寬帶濾光片（帶寬50～80nm）可略微降低光源功率要求，但需注意避開大氣吸收峰。
長波通濾光片：允許所有長于截止波長的光通過，常用于配合紅外截止濾光片或寬譜光源。例如，截止波長700nm的長波通濾光片可有效濾除可見光，保留整個近紅外波段。
短波通濾光片：在極少數特殊設計中使用，用以消除長波紅外干擾。
實際產品中，往往將濾光片集成于鏡頭或傳感器封裝內，形成一體化光學模組。

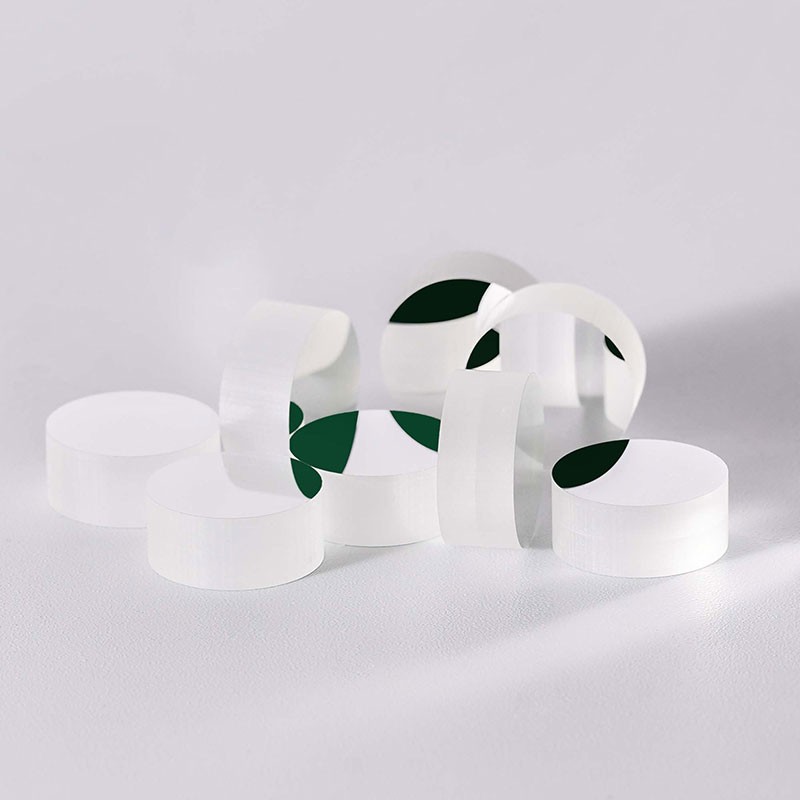

（NBP850窄帶濾光片）
4. 濾光片規格參數需求
為滿足靜脈識別儀的成像性能，濾光片需符合以下常規規格要求：
| 參數 | 常規需求范圍 | 說明 |
| 中心波長 (CWL) | 760±5nm 或 850±5nm | 需與LED光源峰值波長嚴格匹配，偏差過大會降低透過率。 |
| 帶寬 (FWHM) | 10nm～30nm（窄帶） 50nm～80nm（寬帶） | 窄帶可提高信噪比，但要求光源穩定；寬帶允許光源波長漂移，但雜光抑制能力稍弱。 |
| 峰值透過率 (Tpeak) | ≥85% | 高透過率可降低光源功耗，提高圖像亮度。 |
| 截止深度 (OD) | 截止波段 OD≥4（透過率≤0.01%） | 對可見光（400nm～700nm）及非目標紅外波段需深度截止，避免環境光干擾。 |
| 入射角 (AOI) | 0°±5°（針對窄帶濾光片） | 帶通濾光片對入射角敏感，設計時應考慮光路角度，必要時采用角度不敏感的硬質膜系。 |
| 尺寸與公差 | 根據鏡頭大小定制，公差±0.1mm | 需與鏡頭或傳感器尺寸匹配，確保安裝無漏光。 |
| 環境適應性 | 工作溫度：-20℃～+70℃ 濕度：95% RH 無凝結 | 濾光片膜層需牢固，耐高低溫及高濕，滿足工業級或消費級應用。 |
| 表面質量 | 40-20（劃痕-麻點） | 高表面質量減少散射光，保證圖像清晰度。 |
此外，對于批量生產，濾光片還需具備良好的鍍膜均勻性和批次一致性。
整體而言，靜脈識別系統，從發光LED到接收圖像的傳感器，其結果都是服務于濾光片——因為只有它負責從一片雜光里把真正有用的信號給“拎”出來。所以濾光片選得合不合適，直接決定了后端算法拿到的是清晰血管圖還是一團噪點。
目前市面上主流的方案基本都圍繞著帶通濾光片打轉，但具體選窄帶還是寬帶，峰值透過率要做到多少，其實是在識別精度、硬件成本和生產良率之間做平衡。接下來隨著識別模組越做越小，留給濾光片的空間會被進一步壓縮，這意味著鍍膜工藝和膜系設計都得跟著變，比如怎么在大角度入射光下依然保證截止深度不跳水。
另外，一些新的方向也值得留意，比如結合超表面結構實現更輕薄的光譜選擇層，或者利用算法補償部分光學缺陷——未來的趨勢可能不再是光學給算法讓路，而是兩者互相“妥協”著往前走。
